⭕️ 前言
四海哥我很久没有帮人装ITX电脑了，难得这次有人找我帮忙，那就看看目前小体积ITX机箱里装机该怎么选择配置吧。挑选一款高颜值的ITX机箱的确是不容易的事情，正好我就装了一台可躺可立竖立的ITX主机，借这个机会分享一下吧。
考虑到小体积的ITX机箱一般对显卡会比较挑，所以显卡尺寸会尽量控制在180mm以内，如果显卡是刀卡那绝对没问题的。有这次装机经验也想谈谈ITX机箱该怎么选择搭配合理的硬件配置，对想组装ITX电脑的朋友多少也能给一点启迪吧。感谢在屏幕面前阅读的你，欢迎大家多多支持我是四海飘零，喜欢本文的朋友也欢迎点赞收藏，谢谢~

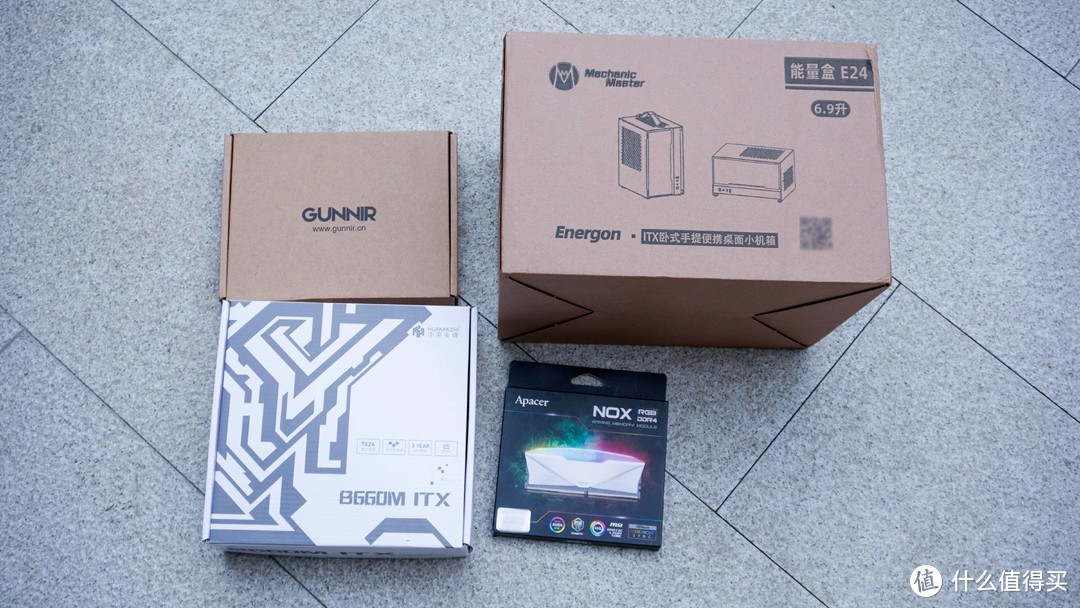

⭕️ 装机清单
直接介绍一下这套配置的重点：
ITX机箱选中了机械大师E24能量盒，作为一款可卧可立的桌面级mini机箱（仅6.9L小体积）是非常难得的产品。能够支持SFX/SFX-SL电源、65mm下压风冷散热器和180mm独立显卡说明机箱内部的兼容性很不错。

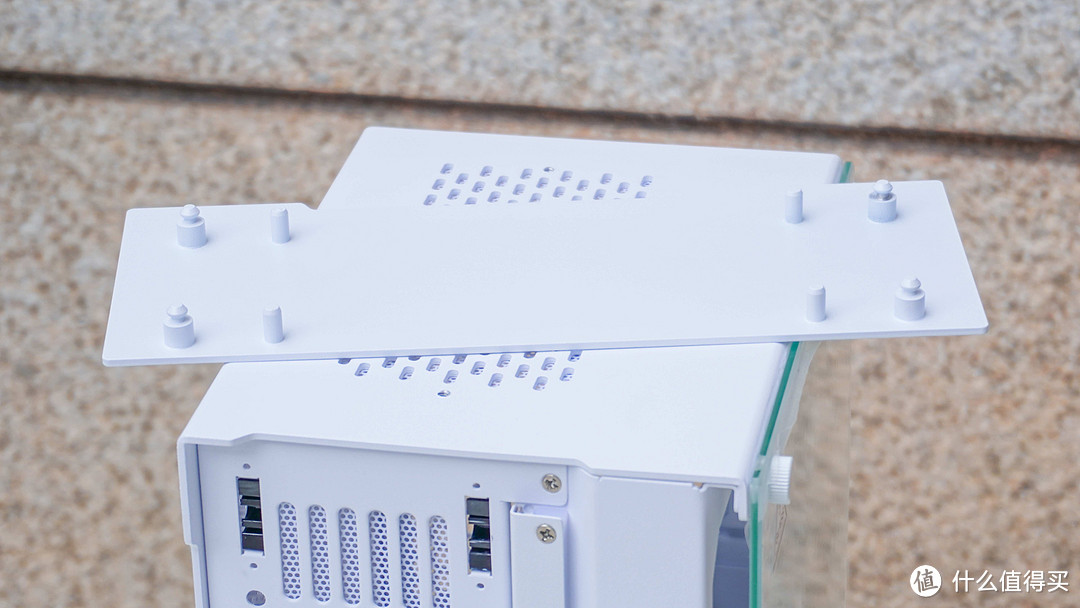

机械大师E24能量盒采用了抽拉的MatrixOS矩阵设计，这一点对装机的用户来说上手还是颇为简易的，这主要也是为了方便内部硬件的走线。
机械大师E24能量盒拥有金属开关、前置Type-C都是这个价位ITX机箱少有的配置。
华南金牌B660M-ITX主板性价比也很高，能够全面支持12代、13代酷睿i5处理器。
宇瞻DDR4-3600 NOX系列黑暗女神内存支持XMP-3600，但是非K处理器还是更推荐3200 MHz，这里建议使用长鑫内存颗粒的光威奕Pro系列DDR4-3200内存条。
显卡考虑预算就直接选择了单卡槽的蓝戟A380刀卡，性能接近GTX1650，对于非游戏党游戏来说也能具备不错的游戏娱乐性能。
请忽略我较为凌乱的走线吧，对于ITX机箱来说想要美观好看的走线，能一步到位用定制线那才是最佳的理线方式。
⭕️ 装机配件
1️⃣ ITX机箱

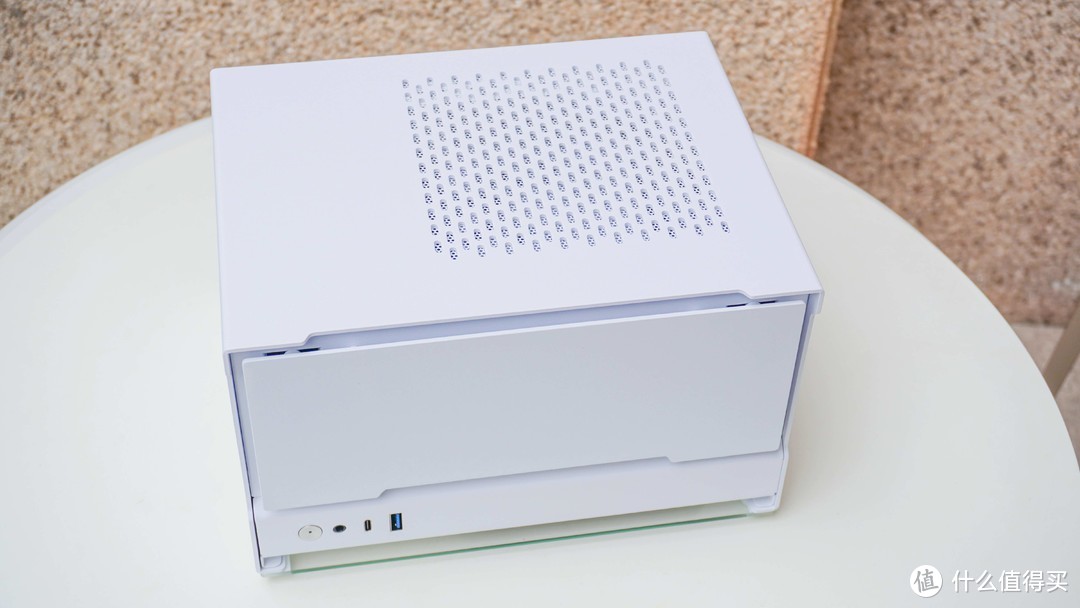

四海哥装机选择了白色款的机械大师E24能量盒ITX机箱，也是看中了6.9升的小体积和可卧可立的两用摆放方式。
因为下单前就想好了不用处理器的核显，既然选择了带F后缀的处理器，那上独显方案那就必须再加购一根显卡PCIe延长线才行。

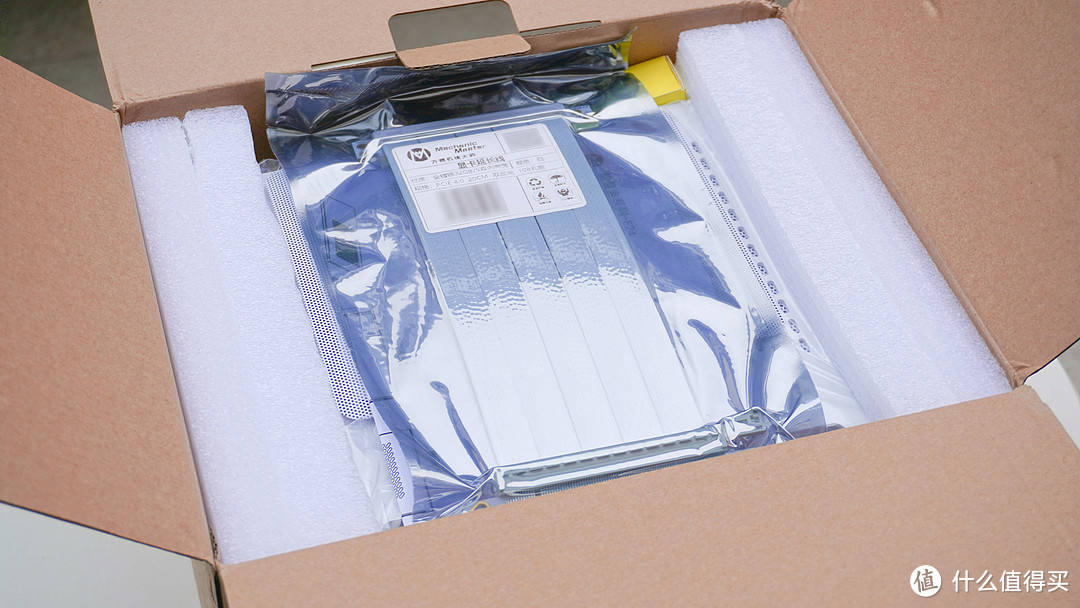

不得不说机械大师E24能量盒的ITX机箱在外观颜值上是真的很好看，从包装盒内取出机箱后还有配件如下：说明书一份、定制款十字螺丝刀一个，磁吸防尘网一份，螺丝和配件盒一套，显卡延长线一个。

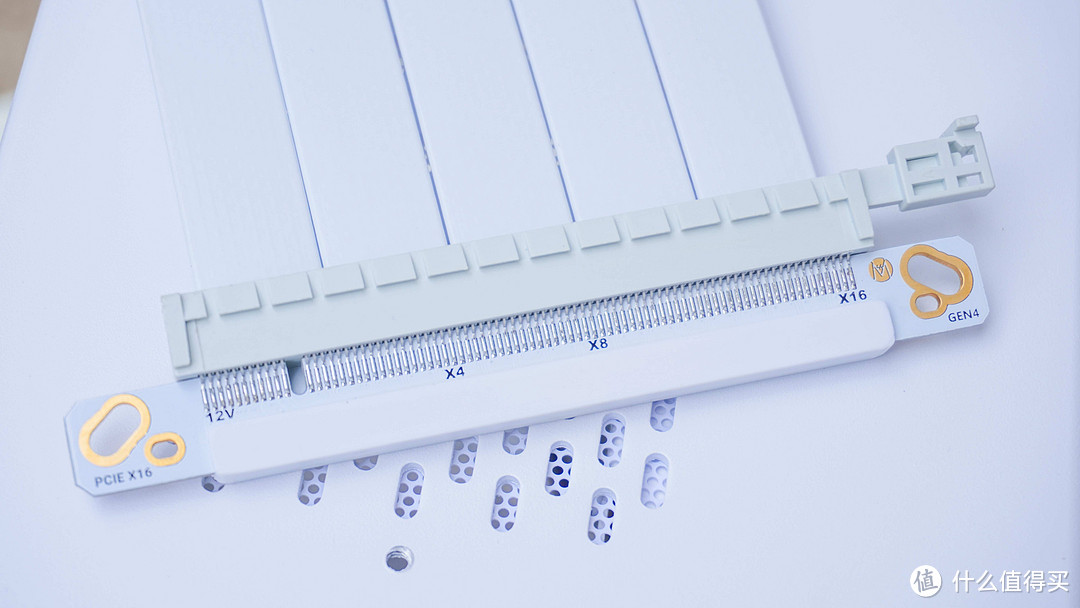

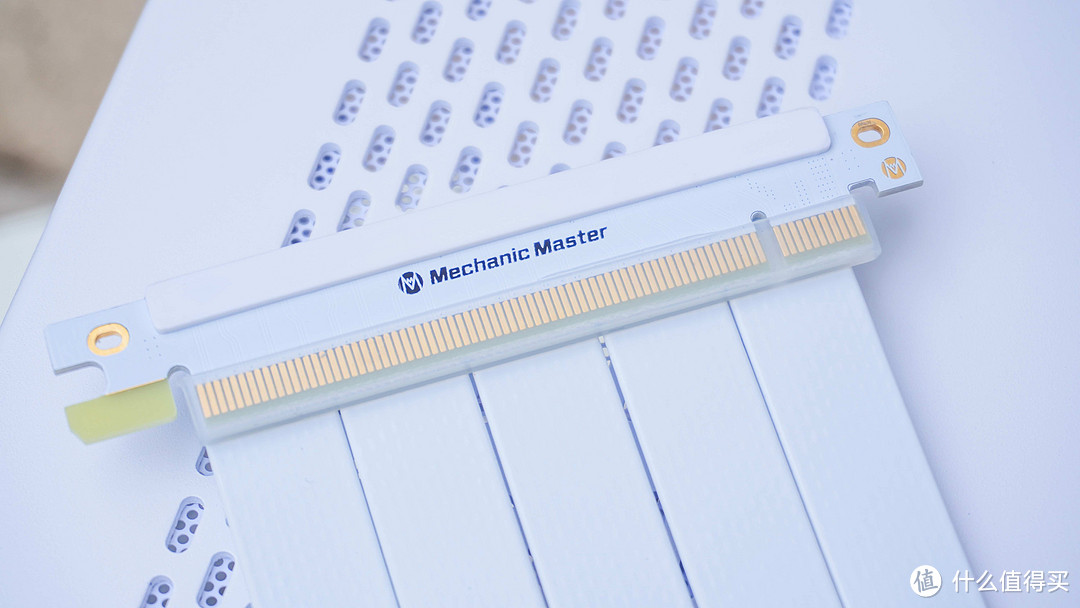

四海哥必须要单独说一下机械大师这根定制的显卡延长线其实是支持PCIe 4.0规格的，对于想上老黄家40系显卡、intel ARC系列显卡和AMD RX系列显卡的小伙伴就不用太担心PCIe 4.0性能会有损失，在显卡数据交换上肯定是要比PCIe 3.0显卡延长线有着更高的带宽。
机箱前面板的这个装饰盖可以是卡扣结构，直接拔下来就可以了。
从机箱的主板I/O区域看过去，在显卡的区域明显是有两槽位的，这就意味着双显卡槽位的独显只要长度尺寸控制在180mm是完全没压力的。
2️⃣ SFX电源

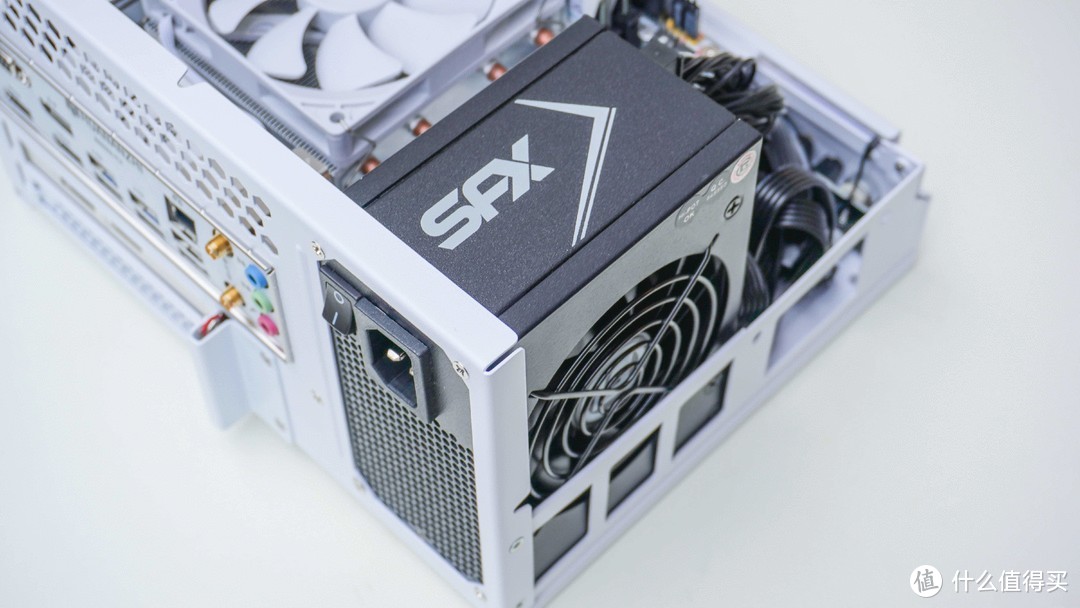

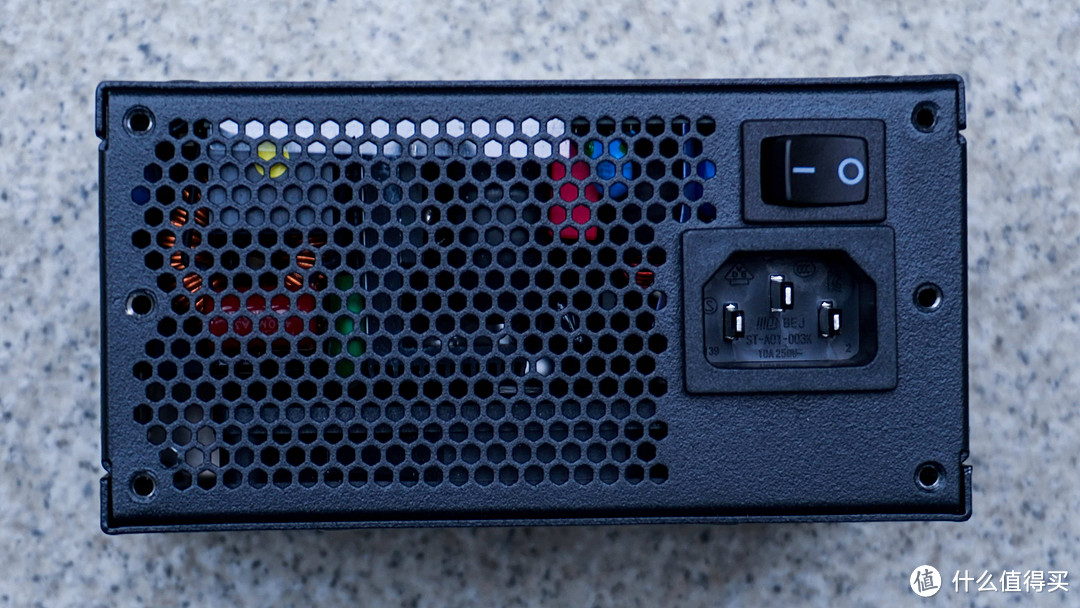

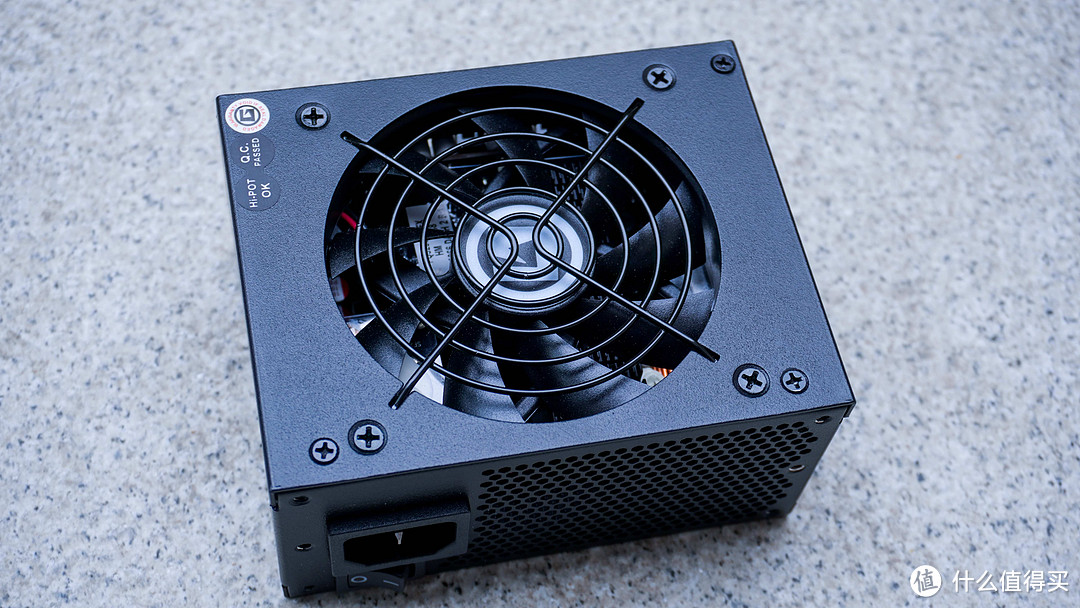

电源则是选择了艾湃电竞SFX-750M，电源使用了进口的全日系电容，艾湃电竞也是通过了80Plus白金牌认证的电源厂商品牌。
艾湃电竞SFX电源使用了全模组接口，在装机使用可以仅接要用的线缆，大大减少机箱内部线缆的整理。艾湃电竞电源全系列都使用了LLC谐振拓扑、DC-DC电路设计方案，在转换效率很高。
3️⃣ 处理器

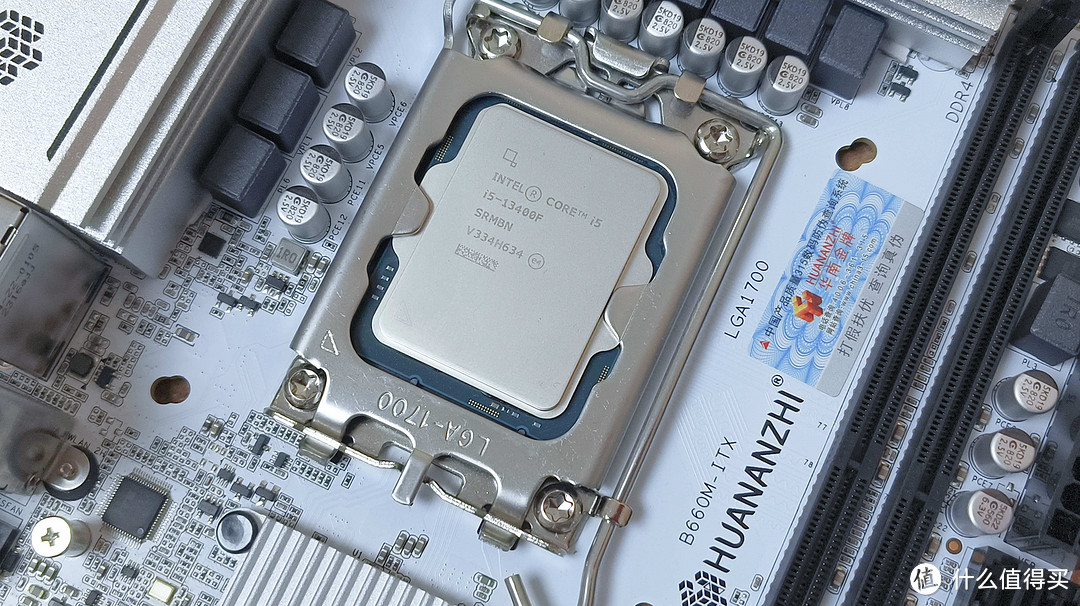

考虑到小体积ITX机箱散热有压力，所以为了均衡装机成本选择了13代酷睿i5-13400F处理器。
就13代酷睿i5处理器中13400F性价比绝对是非常高的选择，在性能和价格做到适中。而且现在抖音和拼多多上经常有券，遇到活动叠加优惠券是非常具有诱惑力的。
4️⃣ 主板

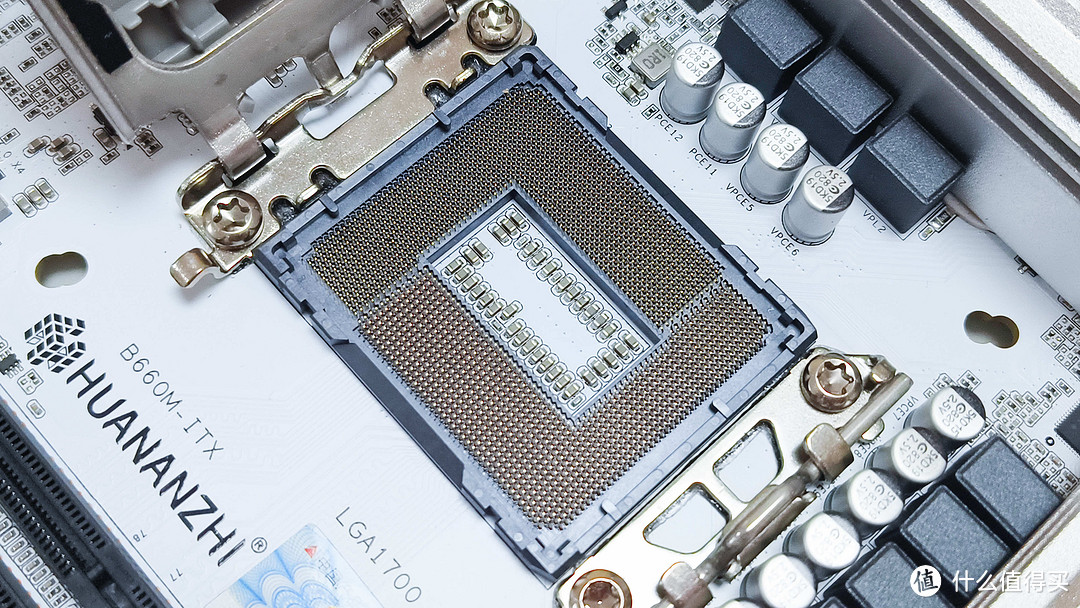

主板则是选用了华南金牌B660M-ITX，主要是为了能上PCIe 4.0固态盘。要知道H610主板目前受芯片组的限制只能用PCIe 3.0固态盘。而且这个价位段可选白色PCB的主板数量不多，考虑到华南金牌BIOS图形化界面的易用性还是较为不错的选择。
华南金牌B660M-ITX主板最大的优势就是拥有双HDMI接口单独的一个DP接口、一个VGA接口，理论上如果是用带核显的处理器可以做到四块屏幕同时输出显示信号。这个价位华南金牌还拥有Wi-Fi盒子，只需要买个合适的无线网卡和天线就能使用，四海哥我更推荐intel AX200NGW这张Wi-Fi 6无线网卡。
华南金牌B660M-ITX主板可以支持12代、13代、14代酷睿处理器，考虑到ITX机箱受限于风冷散热器限高67mm的高度建议选择12400/12400F/12490F、13400/13400F/13490F、14400/14400F/14490F这几款i5级别处理器。

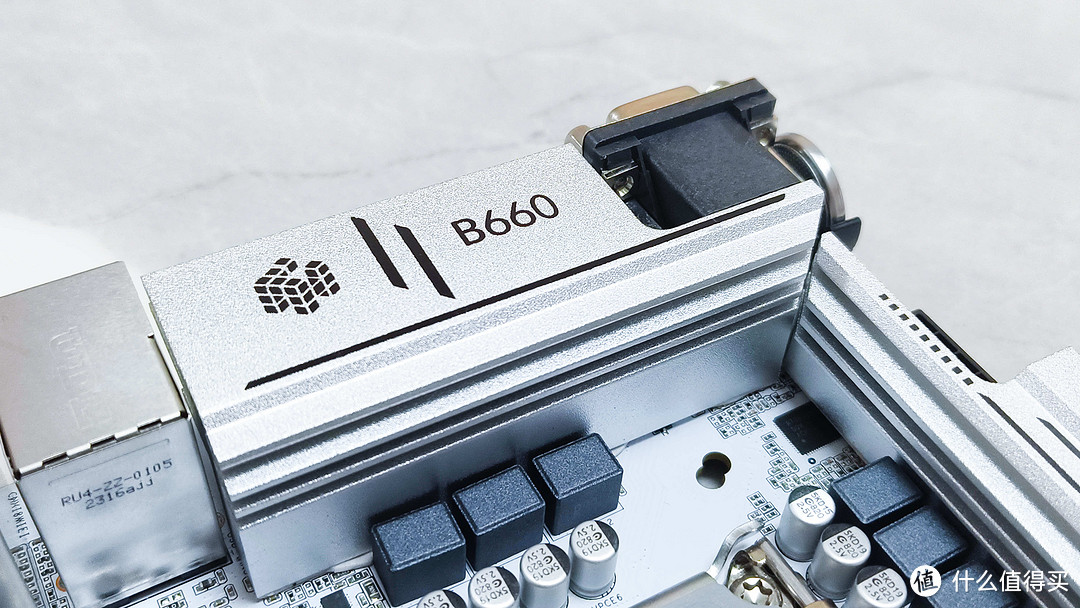

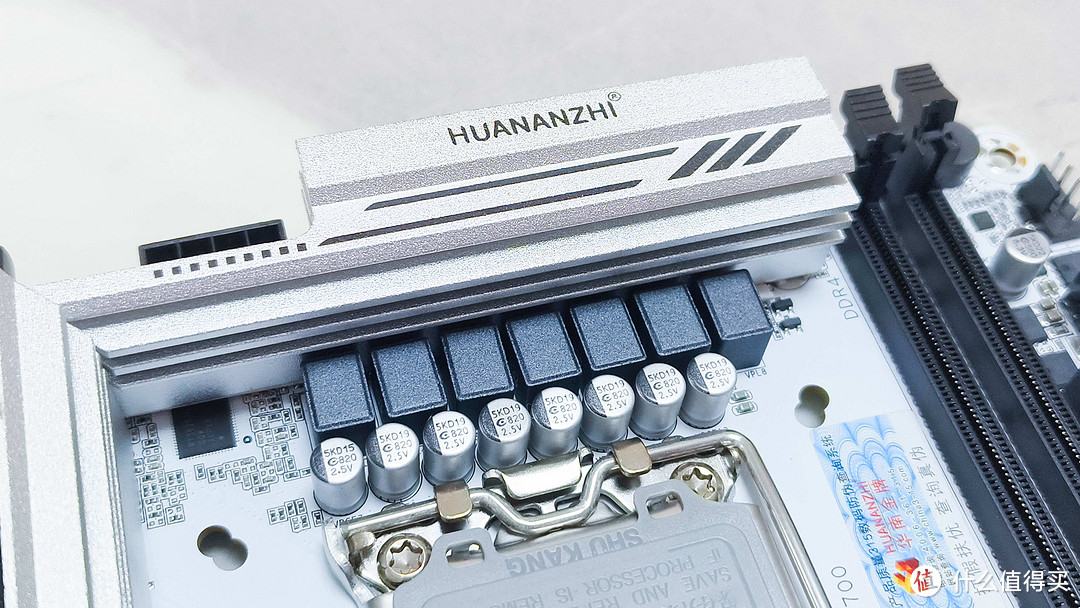

华南金牌在主板的VRM的上下桥MOS供电区域都有覆盖金属散热马甲片，对长时间工作运行的MOS来说还是很有必要的。

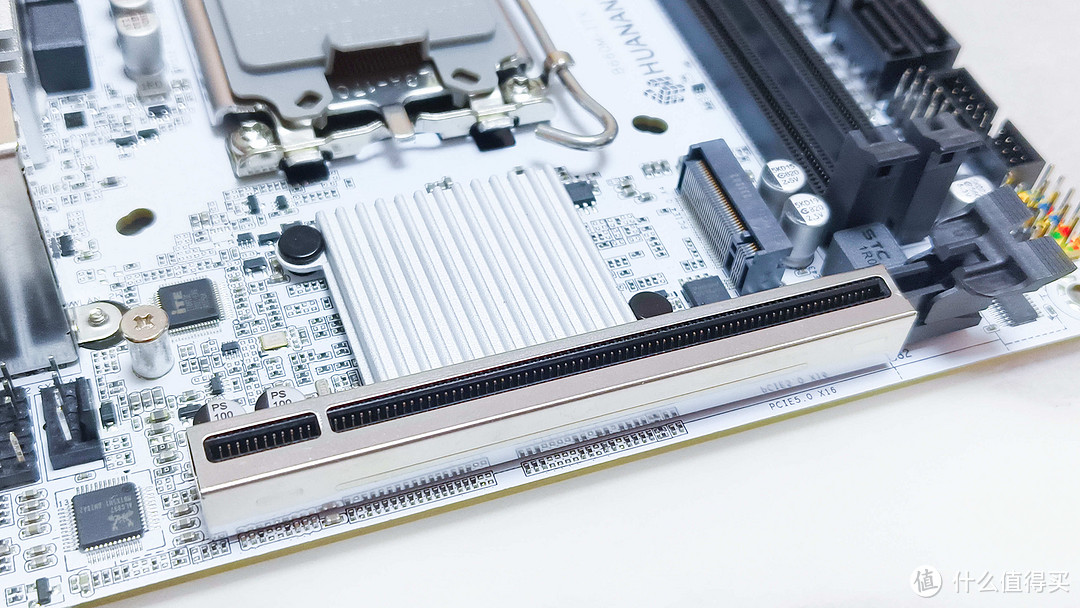

华南金牌也是少有在这个价位对PCI-E显卡插槽做金属加固的，这也意味着成本的增加。但是华南金牌依旧是目前非常有性价比的“寨板”品牌，希望2024年能够取得更大的发展，给入门级主板市场带来更多物美价廉的产品。
5️⃣ 内存

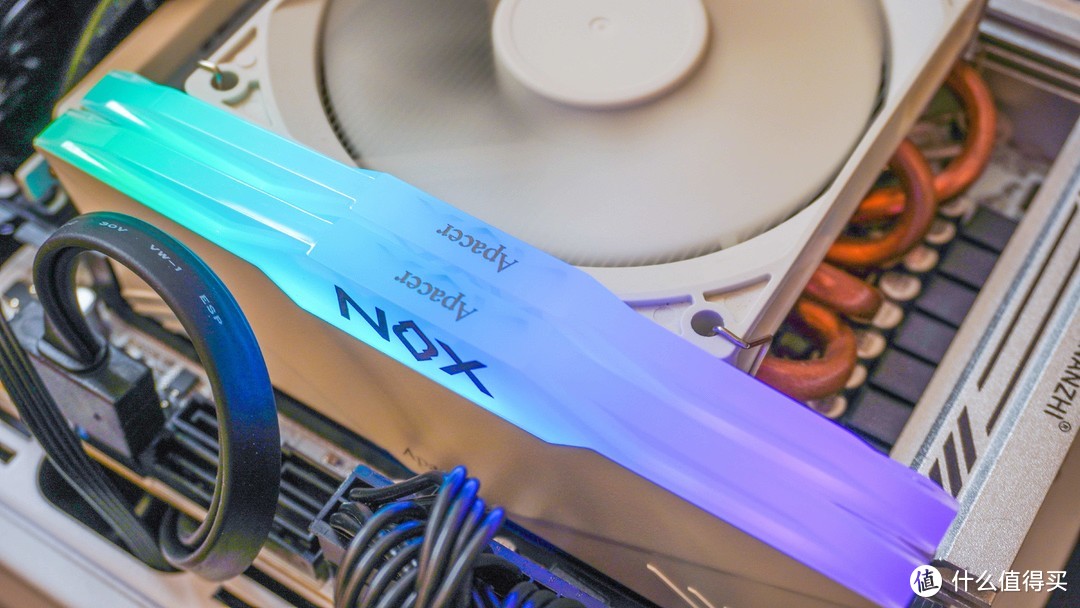

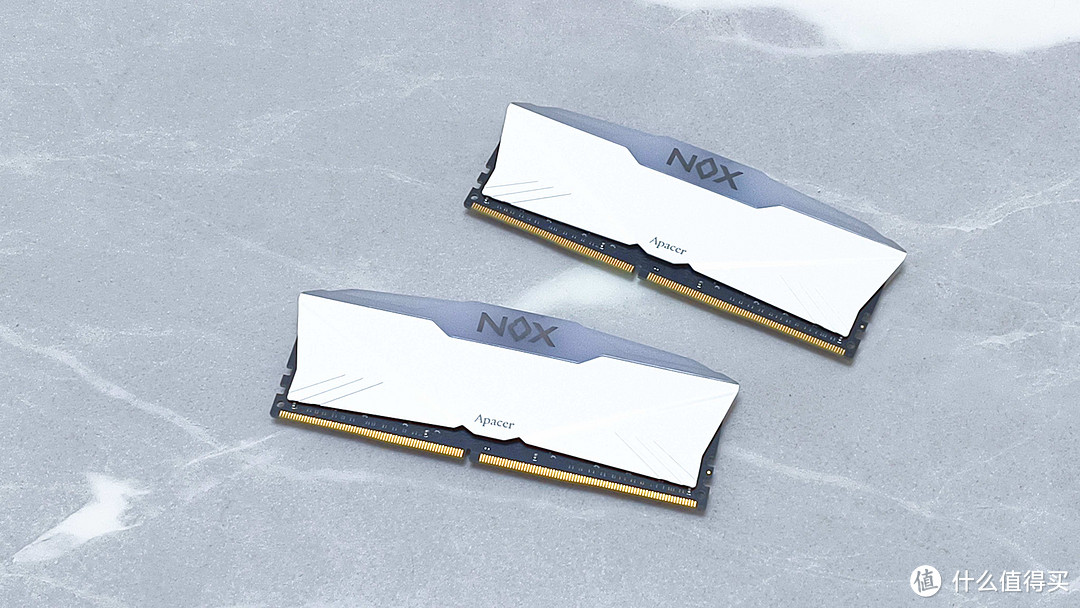

DDR4内存选择了目前市面上少有的三星颗粒，要知道现在DDR4内存颗粒国内主要是长鑫和海力士为主（三星内存颗粒成本较高），能够在Gear 1模式下达到3600 MHz足以可见内存条的性能还是不错的。
6️⃣ 显卡
考虑到ITX机箱的限制，显卡硬性条件就是限制了只能选择180mm尺寸以内的独显。这款蓝戟A380刀卡也是在本地电脑城的线下渠道搞到的，目前线上应该还没有开卖。可以在小黄鱼上见到有卖的，这里仅供参考。

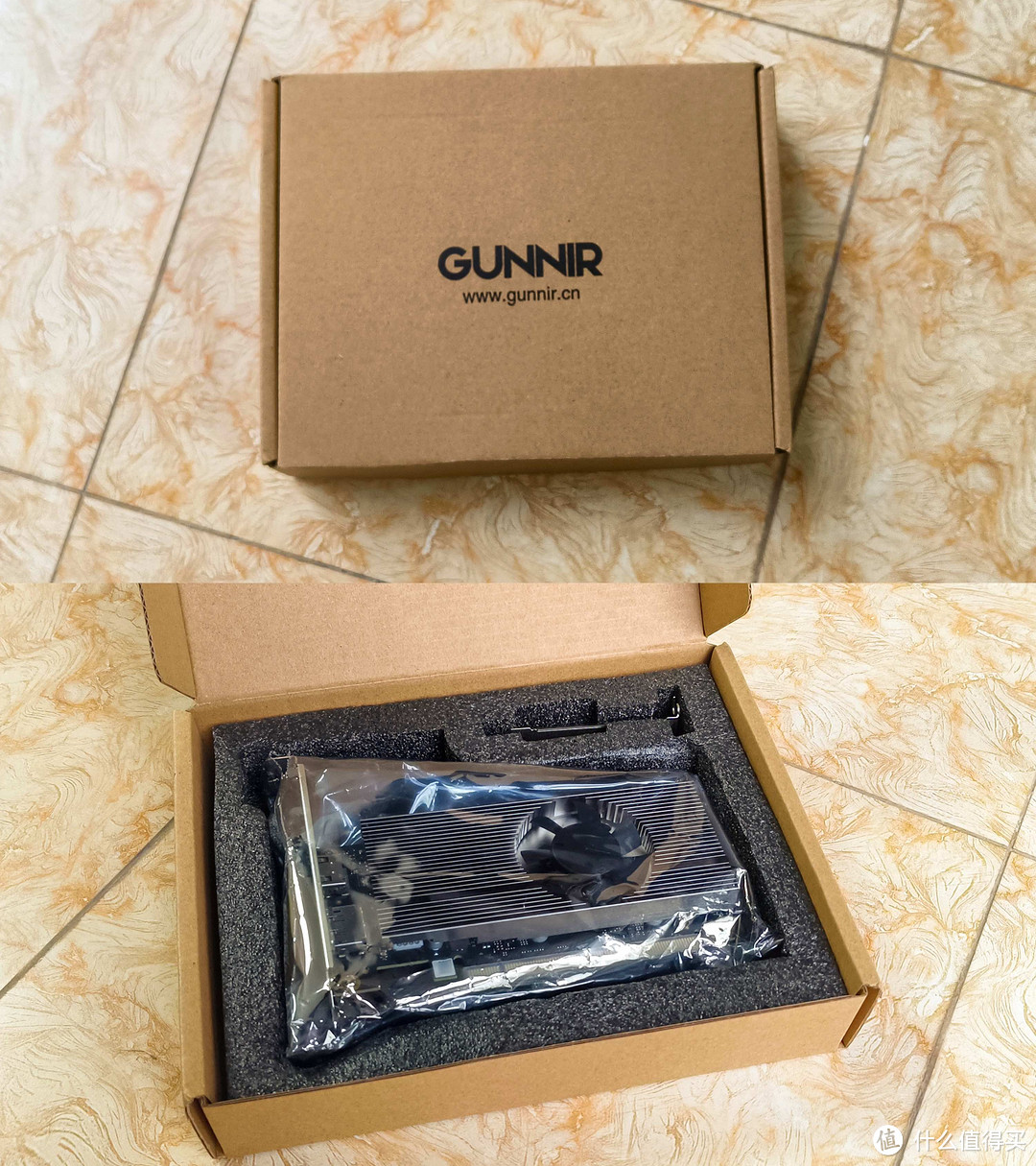

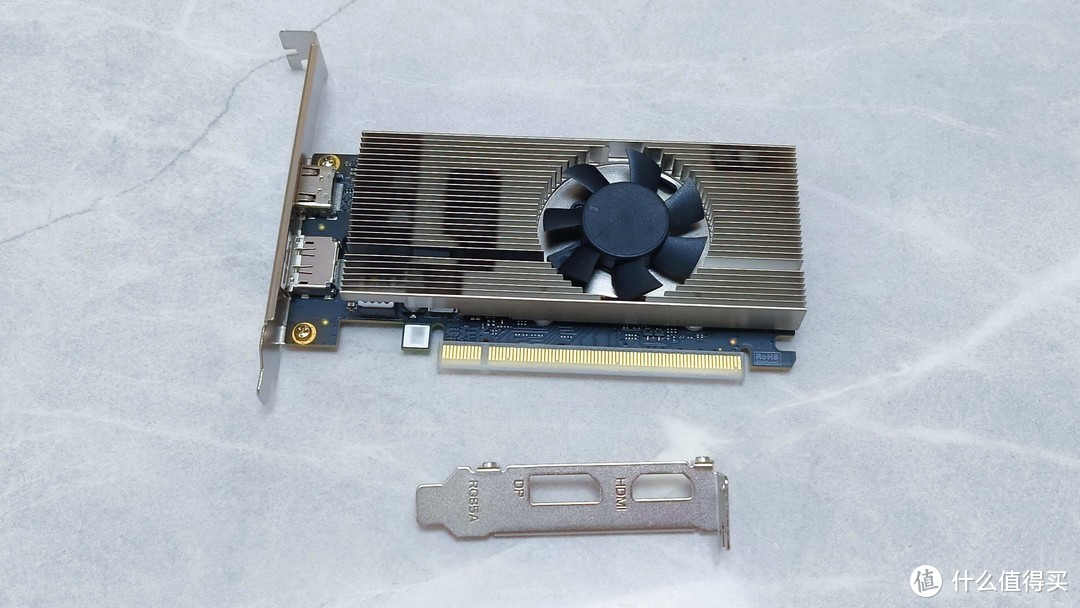

这张蓝戟 A380刀卡在包装盒内配有窄版的PCB挡板，适合更小体积的机箱搭配使用。

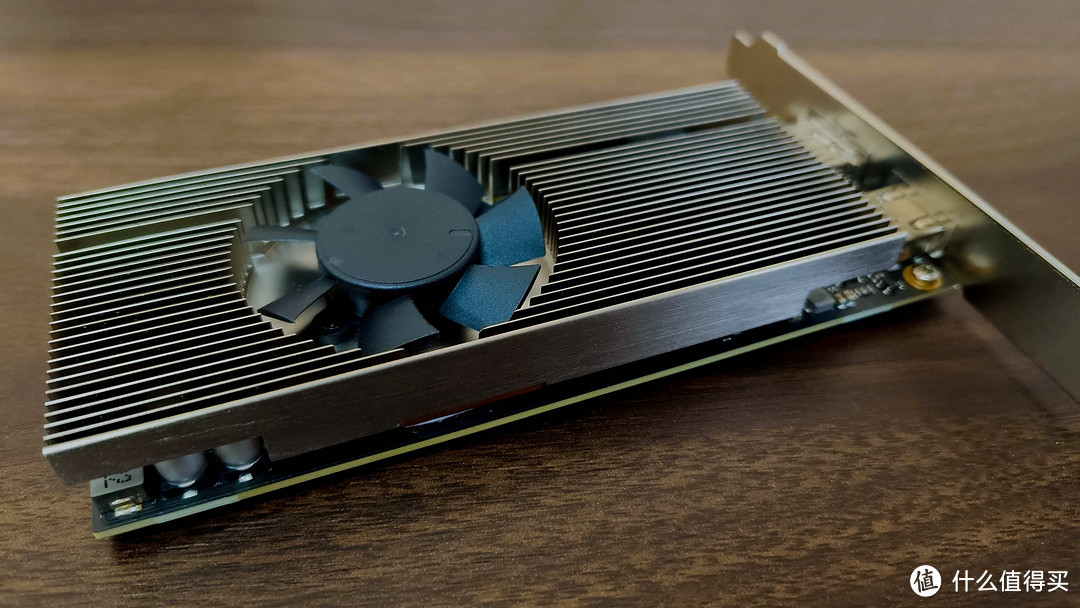

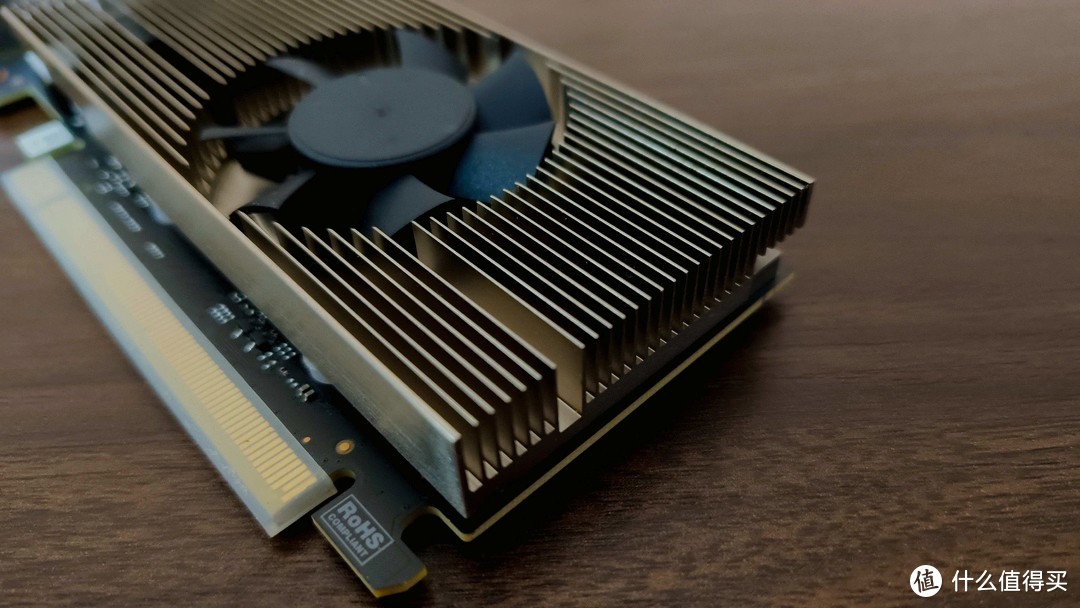

蓝戟这张A380刀卡受限GPU核心规模和体积只能是单风扇+铝制散热片的组合了。

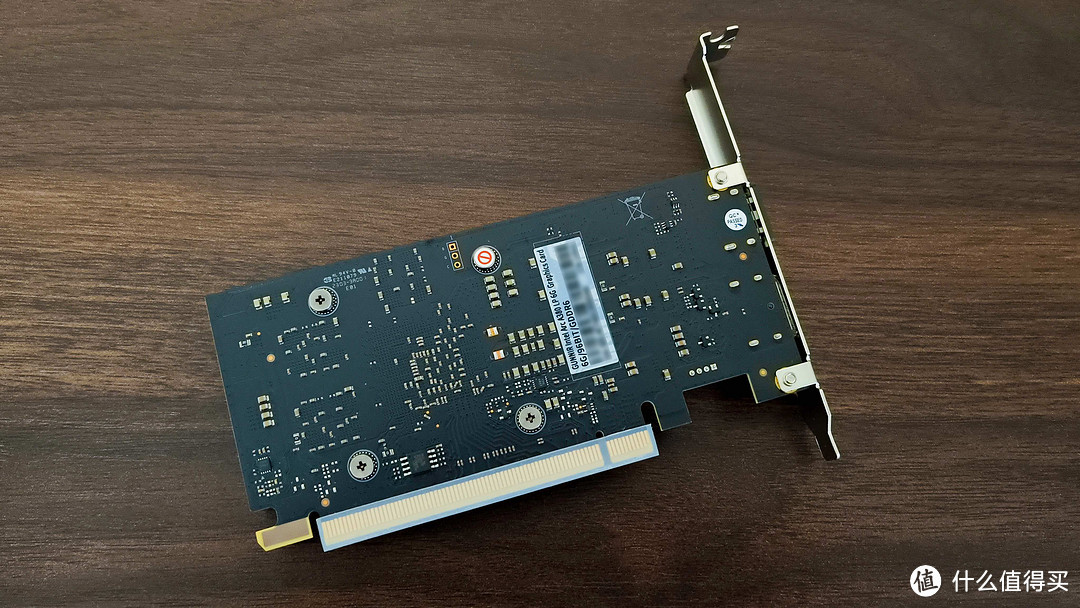

因为蓝戟这张A380是刀卡，所以也没有了PCI-E供电接口，纯粹依靠主板的PCI-E插槽进行供电。
看了一下铝制散热片用并没有因为成本的原因而压缩用料，相对NVIDIA和AMD的刀卡来说在散热系统方面是无需担忧的。

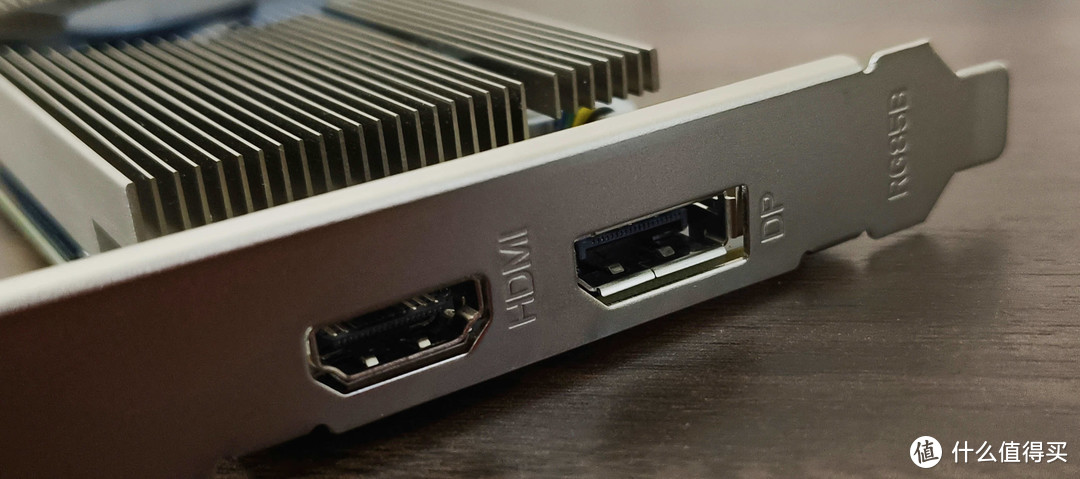

可以看到蓝戟A380刀卡只有两个视频输出接口，分别是HDMI 2.0接口和DP 1.4接口。
⭕️ 装机体验

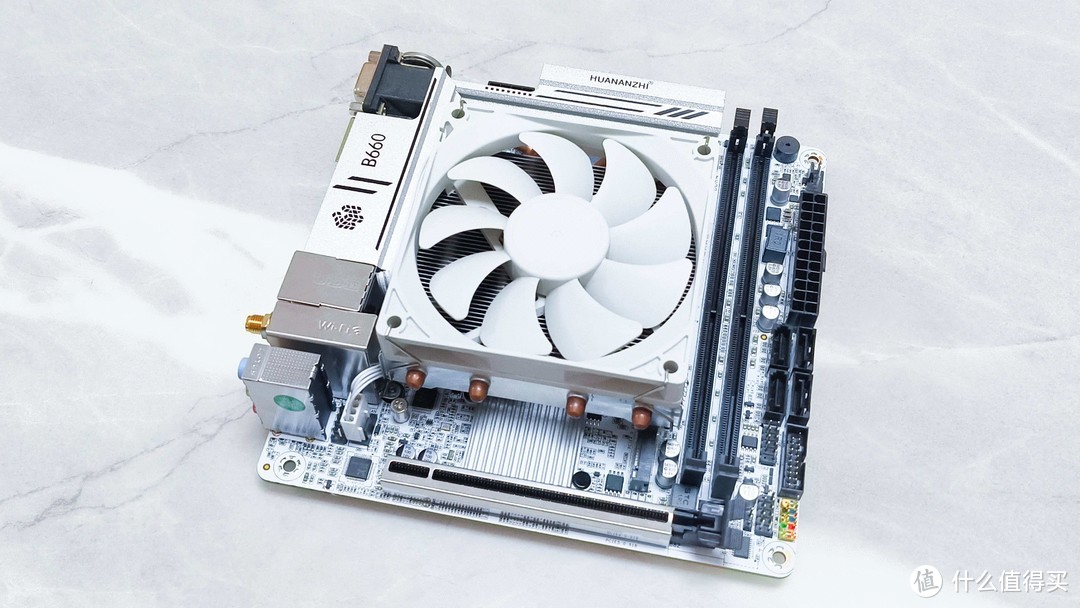

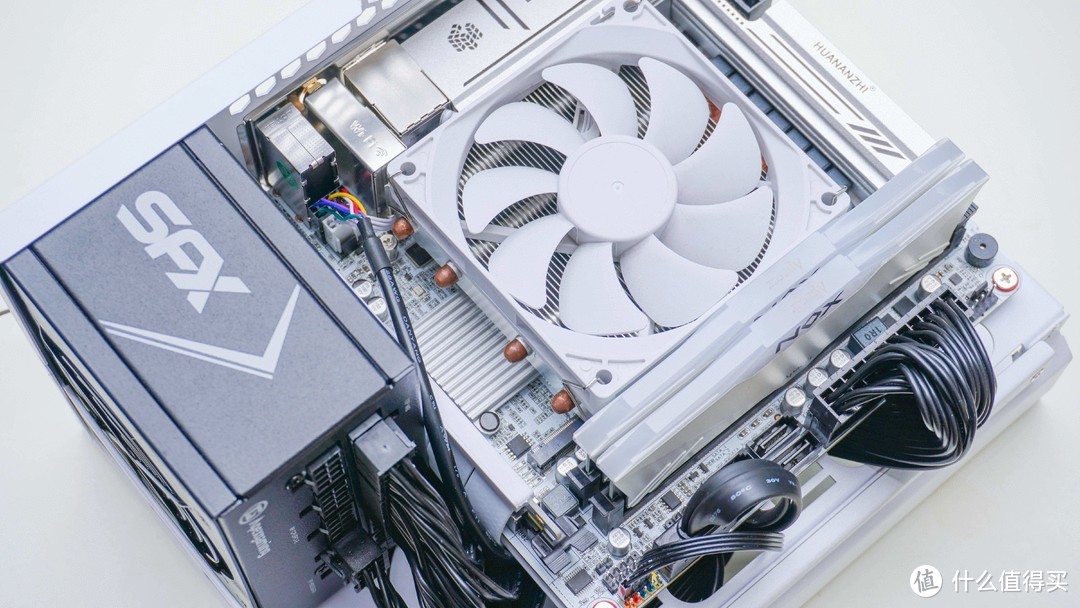

因为机械大师E24能量盒的ITX机箱对下压式风冷散热器有限高，所以选择了这个67mm高度以内的散热器。
凭借着下压式风冷散热器，在主板位置装上PCIe 4.0固态盘也能享受到散热的便利。
记得CPU电源8 PIN接线和主板24 PIN接线提前从机箱孔洞串出来，不要问我为什么这样做，我就是没注意踩坑又重新拆卸主板才弄好的。

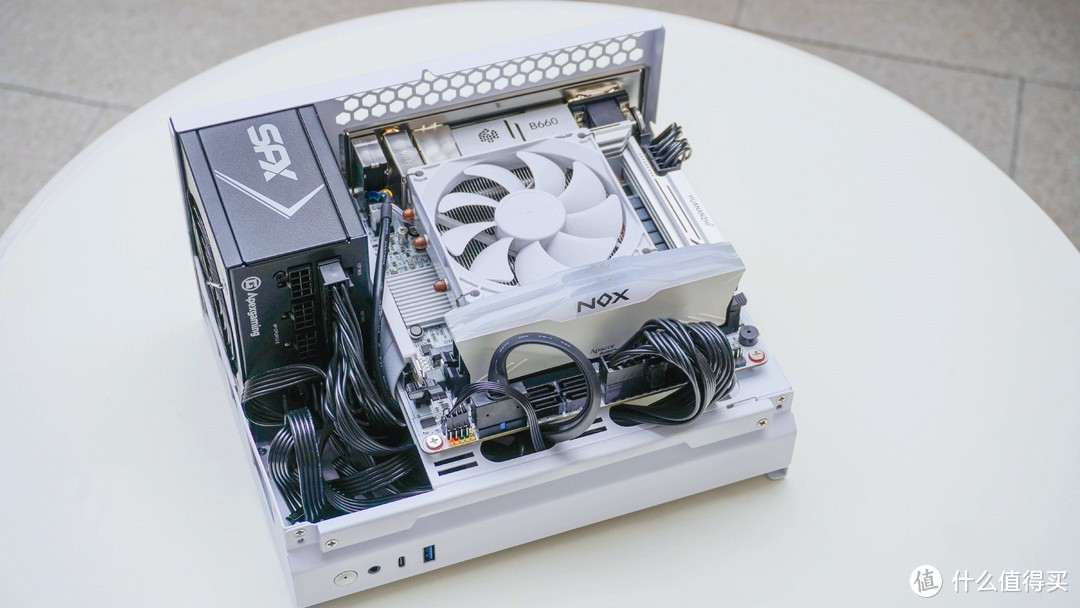

经过一番折腾之后，装机基本上就算是完成了。
装机完成后要检查一下线材是否都收纳好了。
背面的显卡记得也要查看一下是否安装到位，卡扣是否是插好并锁紧防止松动。

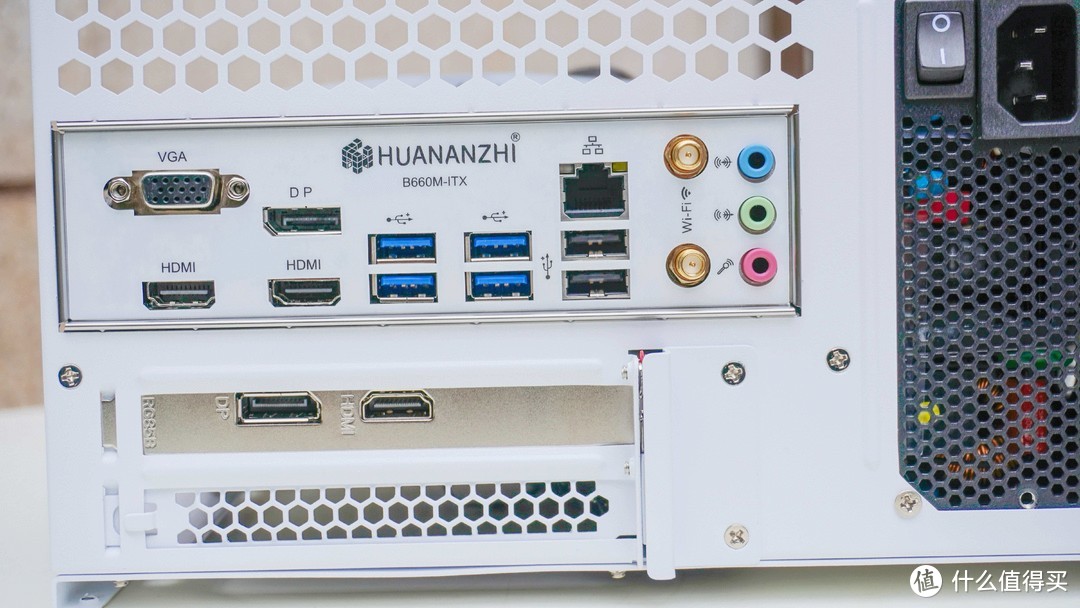

最后要检查一下主板和显卡的I/O接口是否安装到位。
⭕️ 通电测试
组装后再将盖子安装回去，记得钢化玻璃也要拧上螺丝固定才行。
唯一可惜的就是机械大师E24能量盒要是在MESH防尘网区域做个亚克力区域就更好了，这样有想装RGB灯条的用户也能感受到灯条的美感了，虽然透过机箱镂空位置的缝隙还是能够隐隐约约看到灯条的波光嶙峋。
⭕️ 硬件检测

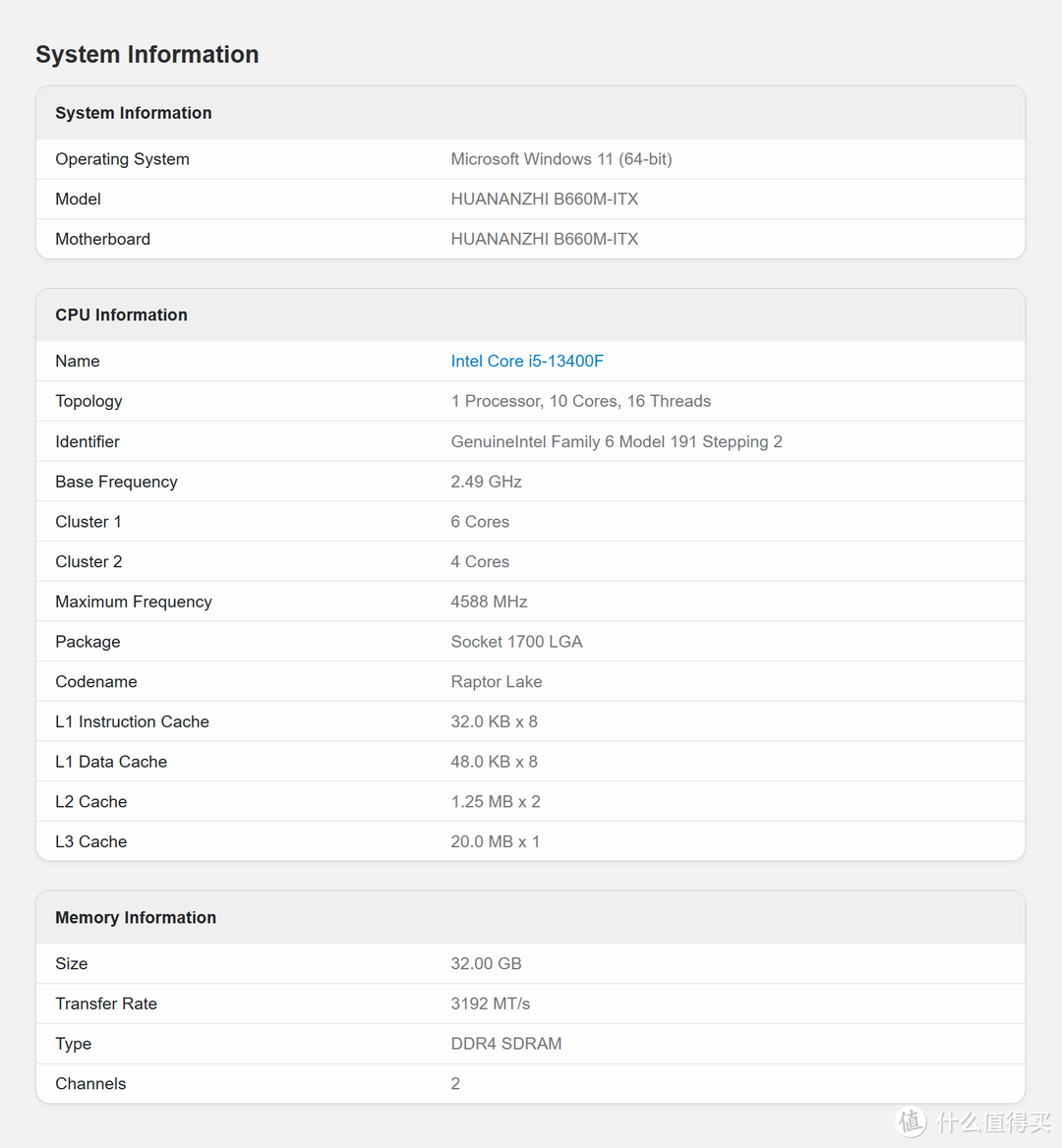

通过GeekBench 6软件可以查看到硬件配置信息，其中内存更换为光威DDR4-3200来测试。
华南金牌B660M-ITX主板对宇瞻DDR4-36000内存开启XMP后，内存可以达到DDR4-3600（18-22-22-38），考虑到稳定性还是建议选择DDR4-3200。
通过AIDA64软件查看这张蓝戟A380刀卡的硬件参数信息。

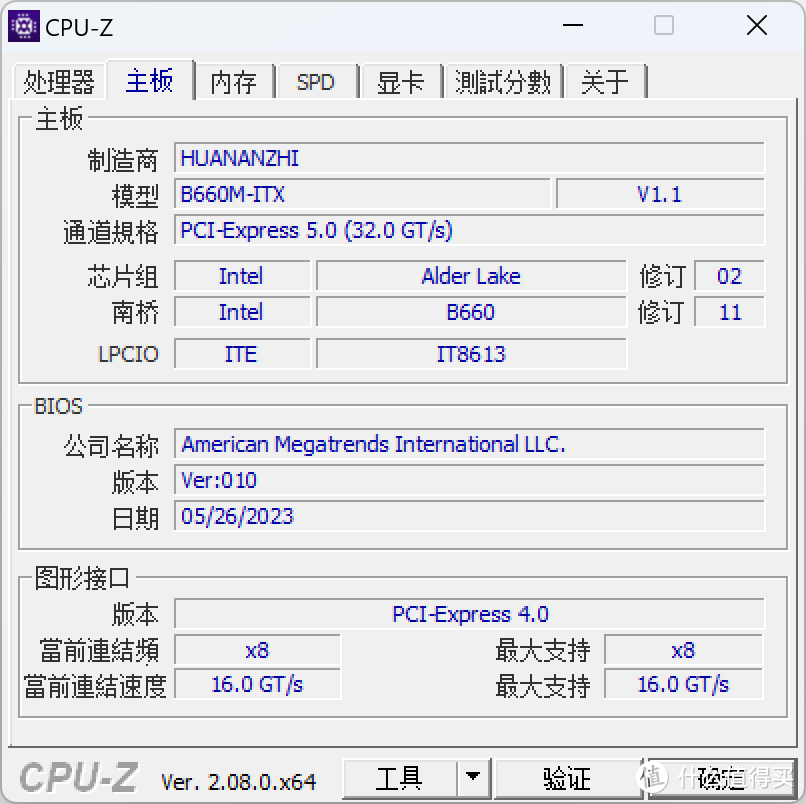

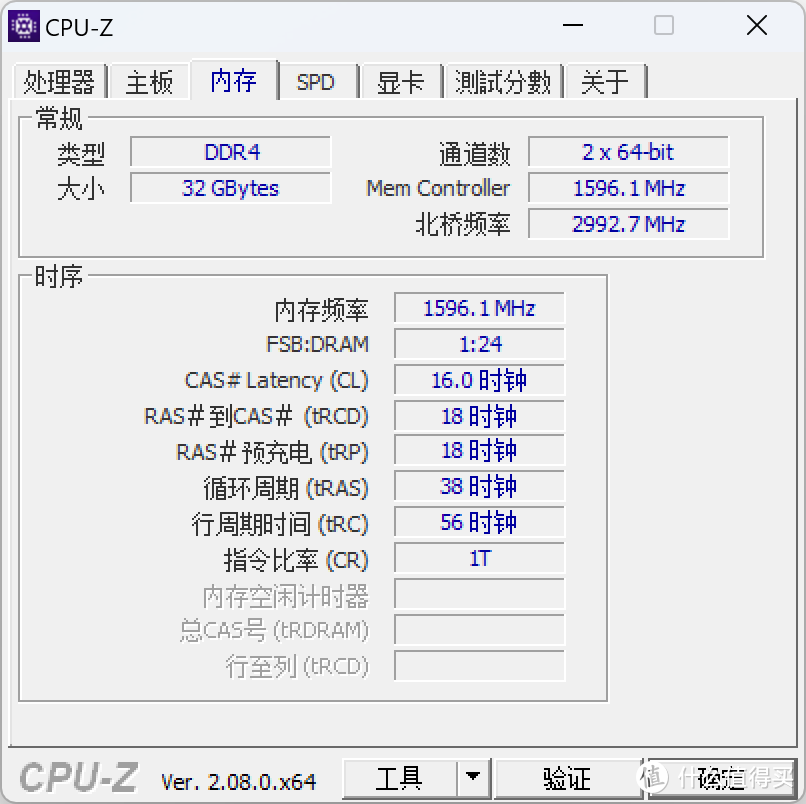

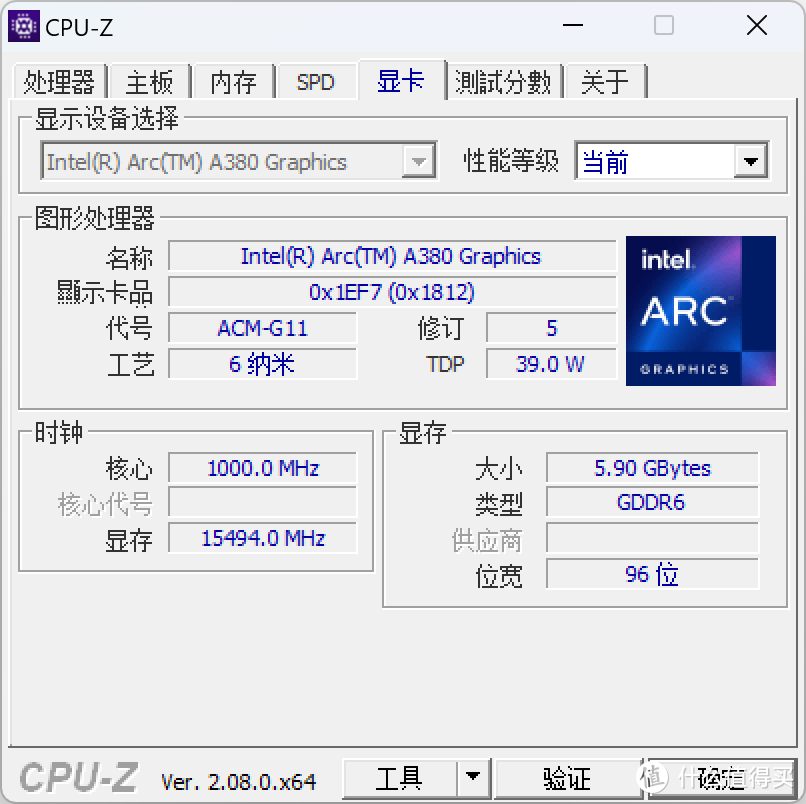

通过CPU-Z软件获取到处理器、内存、显卡的硬件信息。

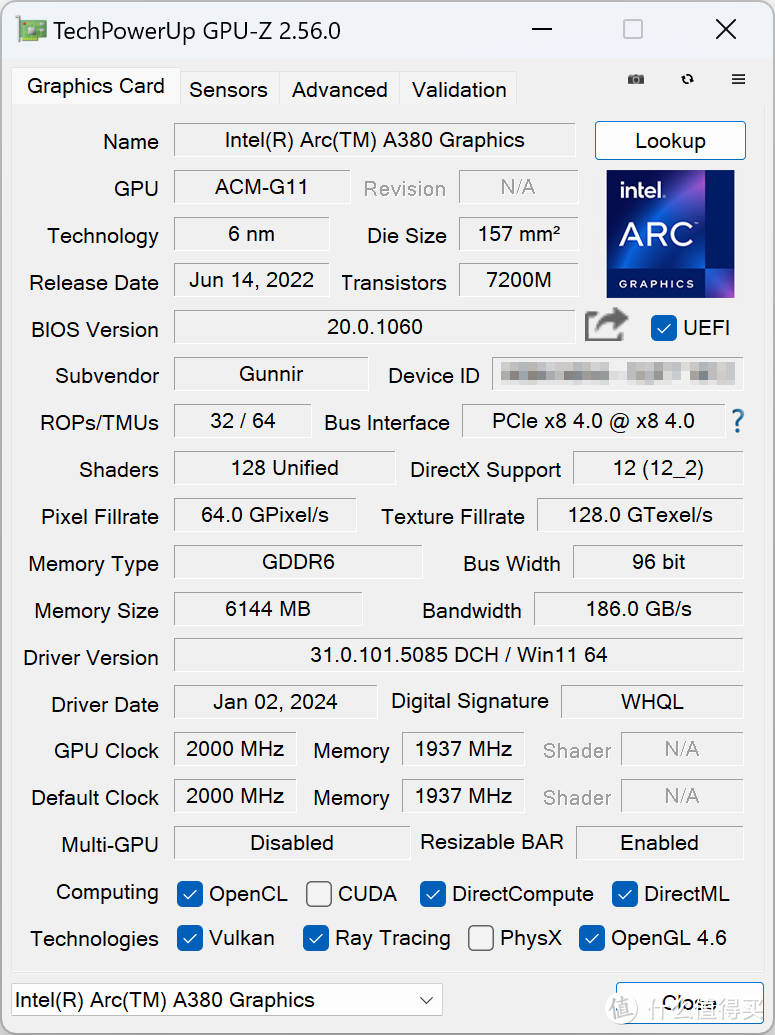

在GPU-Z软件中可以查看到蓝戟A380刀卡的硬件信息。
用HWiNFO64软件也能查看到硬件的相关信息。

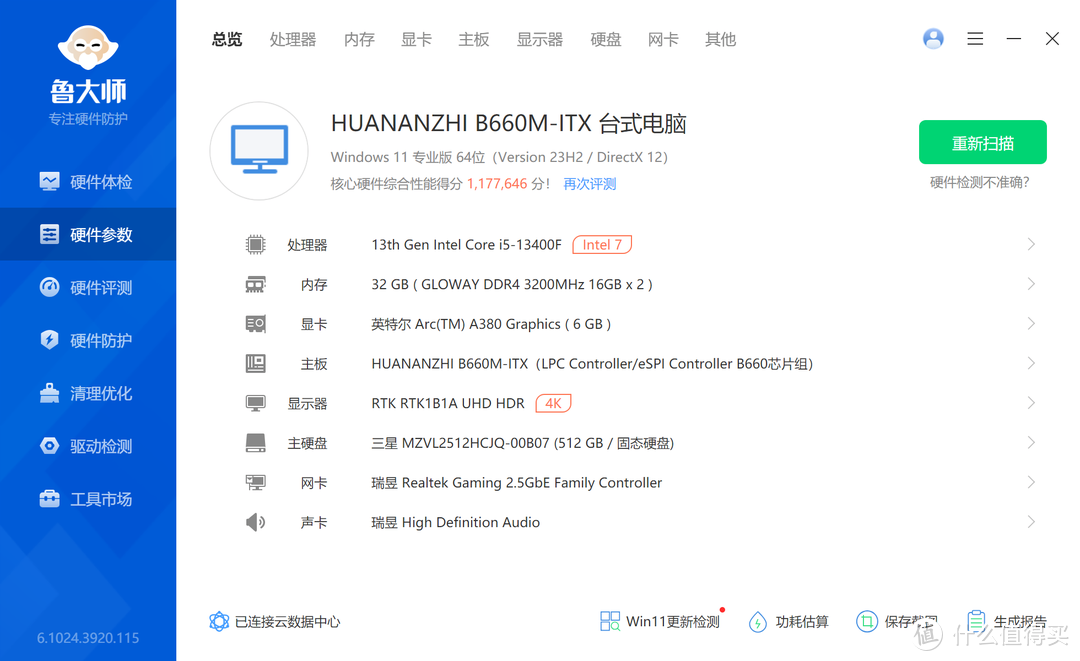

鲁大师也是能够正常检测出全部的硬件信息，其中内存更换为光威DDR4-3200来测试。
硬件狗狗也能查看到相关硬件信息，其中内存更换为光威DDR4-3200来测试。
⭕️ 性能测试

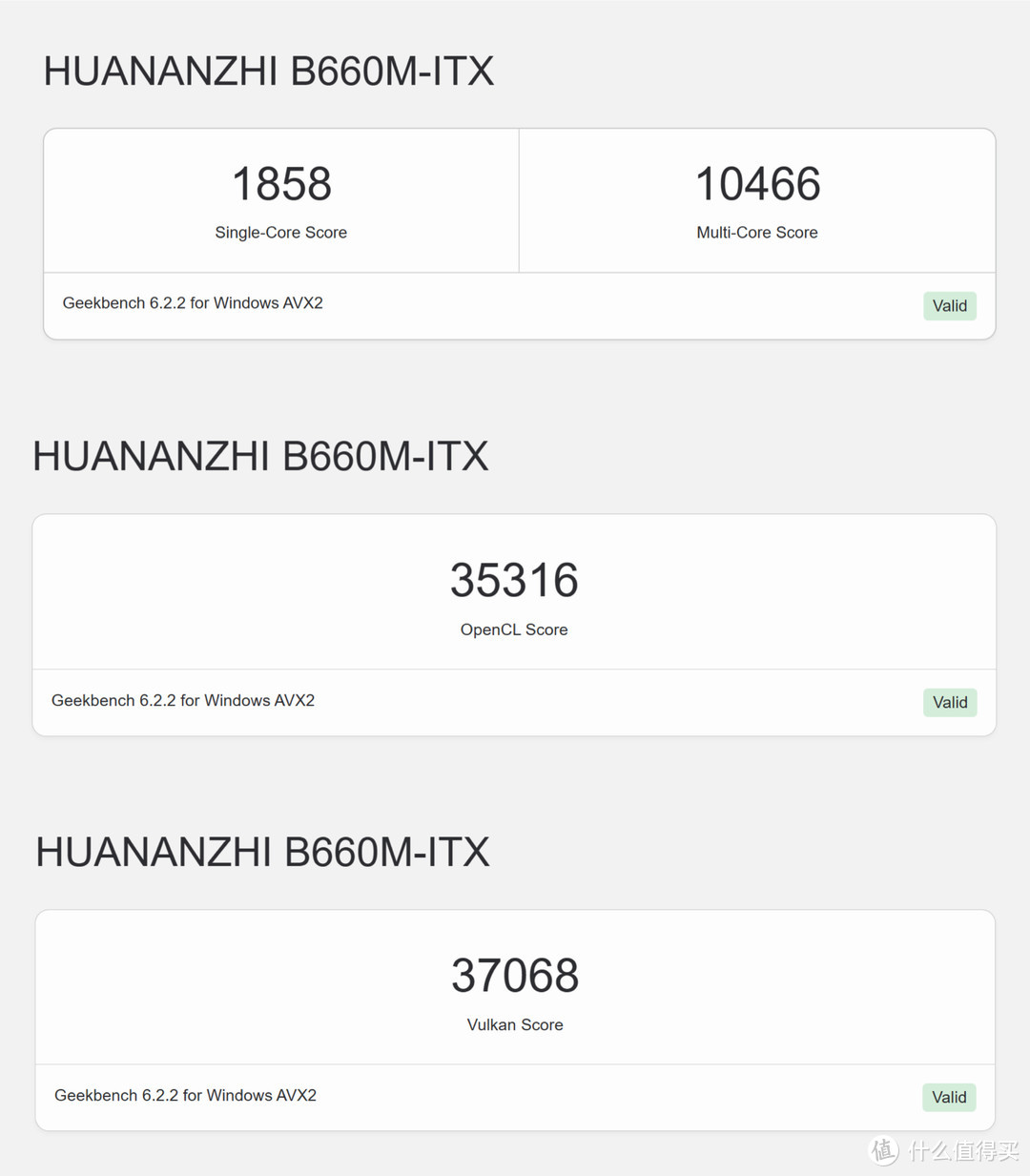

用【GeekBench 6.2.2】软件测试，单核性能得分：1858，多核性能得分：10466，OpenCL得分：35316，Vulkan得分：37068。
13代酷睿i5-13400F处理器单核性能：547.4，多核性能：5680.1。

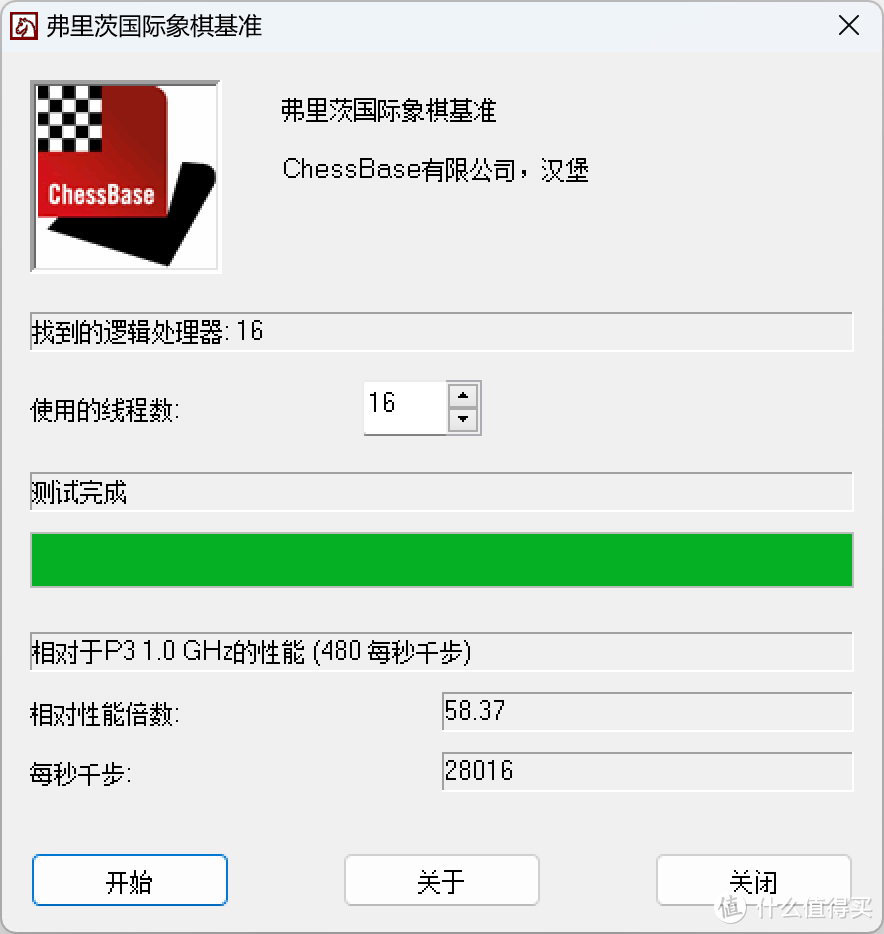

用弗里茨国际象棋基准测软件测相对性能倍数：58.37，每秒千步：28016。
实测华南金牌B660M-ITX主板在3600 MHz（18-22-22-38）内存频率下的性能表现，用【AIDA64】软件测，读取速度：51647 MB/s，写入速度：51201 MB/s，拷贝速度：49371 MB/s，延迟：72.8 ns。

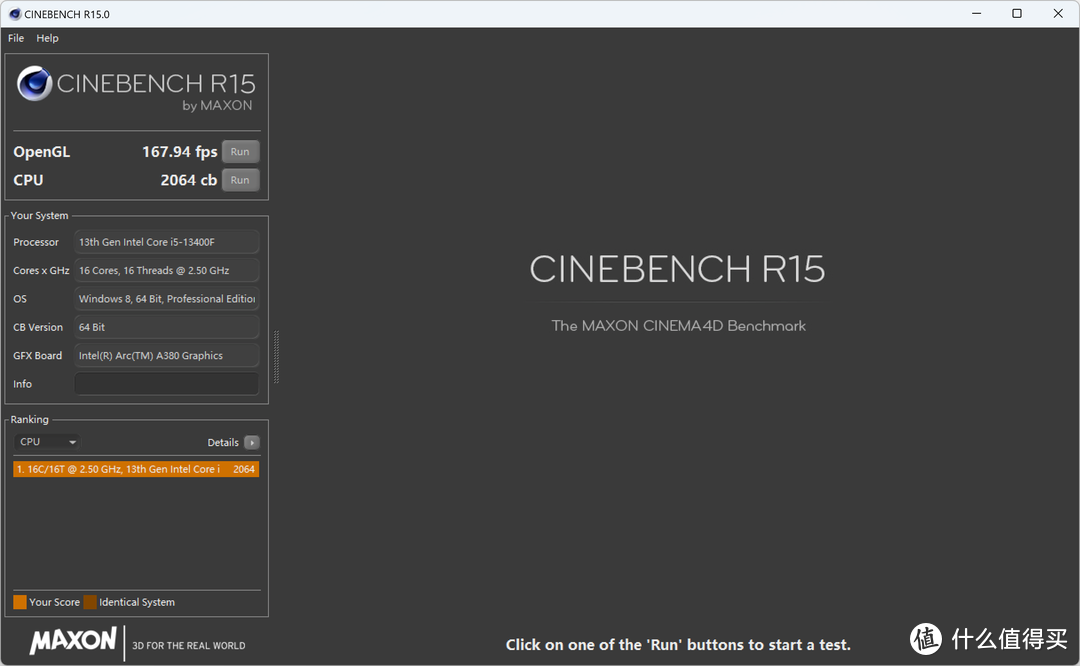

用CINEBENCHR 15软件测试，CPU：2064 cb，OpenGL：167.94 fps。
用CINEBENCHR 20软件测试，CPU：5130 cb。

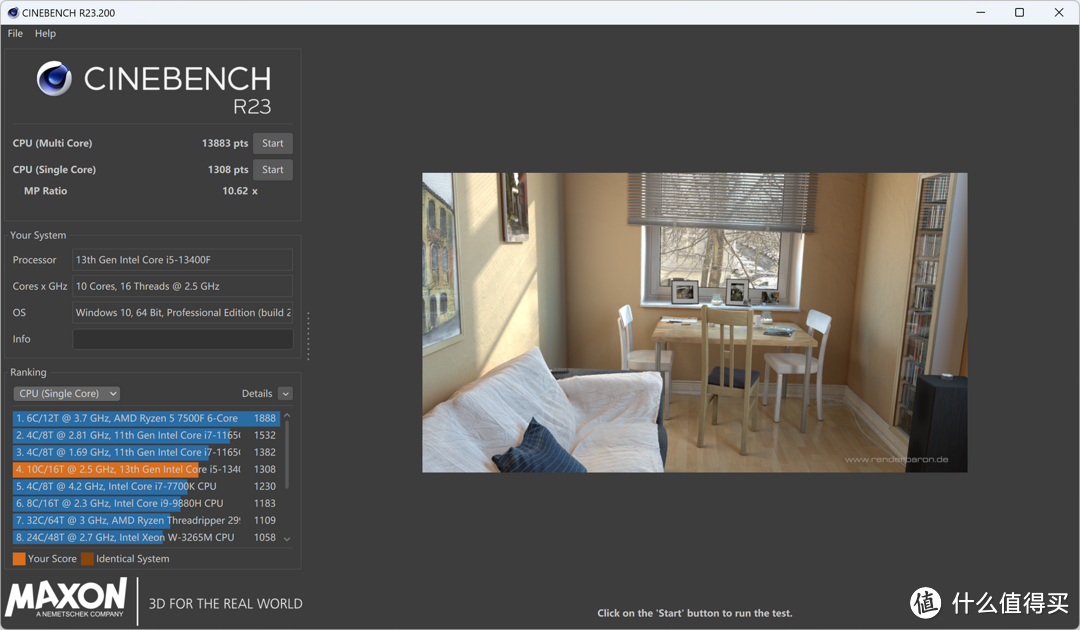

用CINEBENCHR 23软件测试，单核性能：1308 pts，多核性能：13883 pts，MP Ratio：10.62 x。

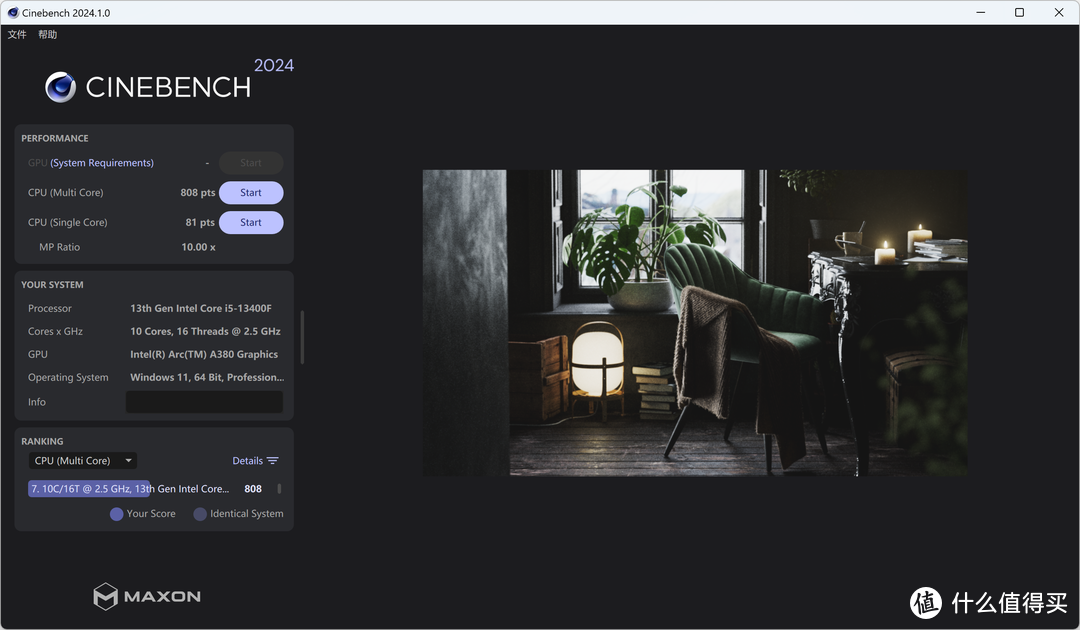

用CINEBENCHR 2024软件测试，单核性能：81 pts，多核性能：808 pts，MP Ratio：10.00 x。
用V-Ray Benchmark软件测试V-Ray性能：9494。

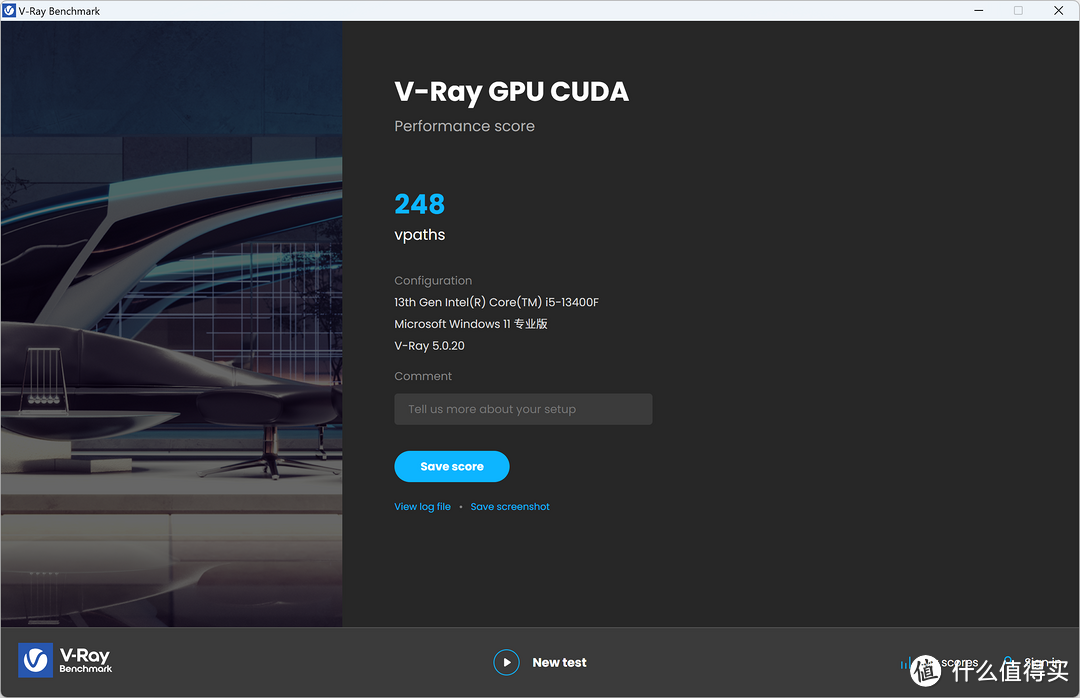

用V-Ray Benchmark软件测试V-RayGPU CUDA性能：248。

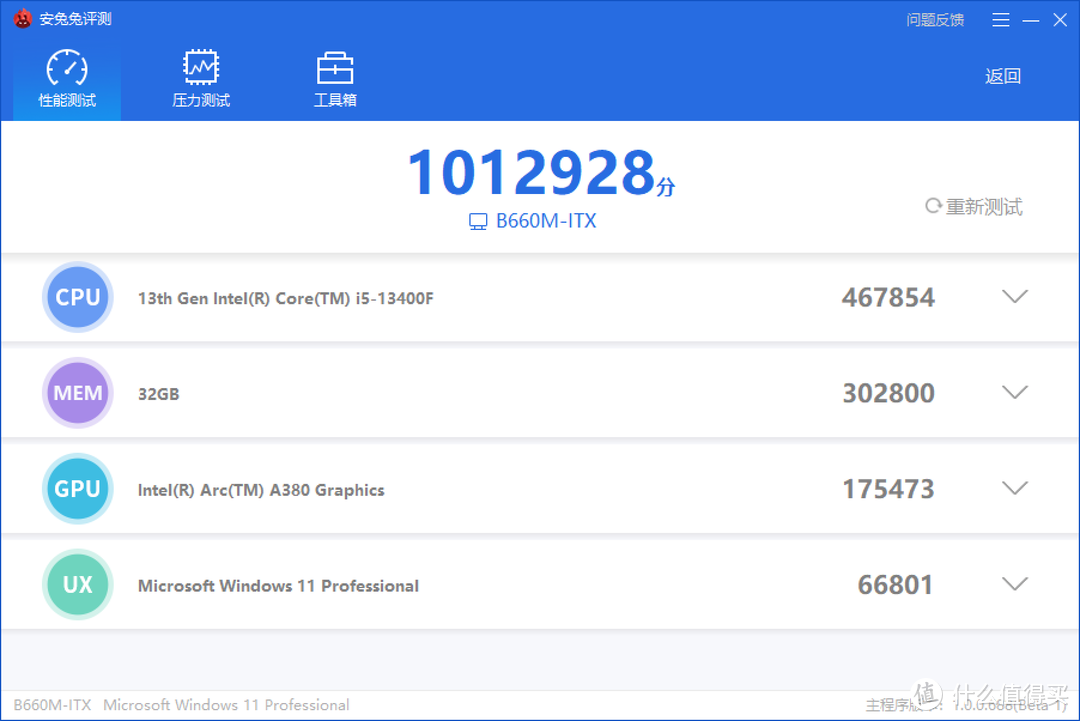

用安兔兔PC测试，综合性能得分：101.2万分，其中内存更换为光威DDR4-3200来测试。
用鲁大师测试，电脑综合性能得分：117.7万分，其中处理器得分：55.3万分，显卡得分：21.2万分，内存得分（内存换成光威DDR4-3200来测试）：18.3万分，固态盘得分：22.8万分。
用硬件狗狗测试，核心硬件性得分：37.5万分，其中内存更换为光威DDR4-3200来测试。

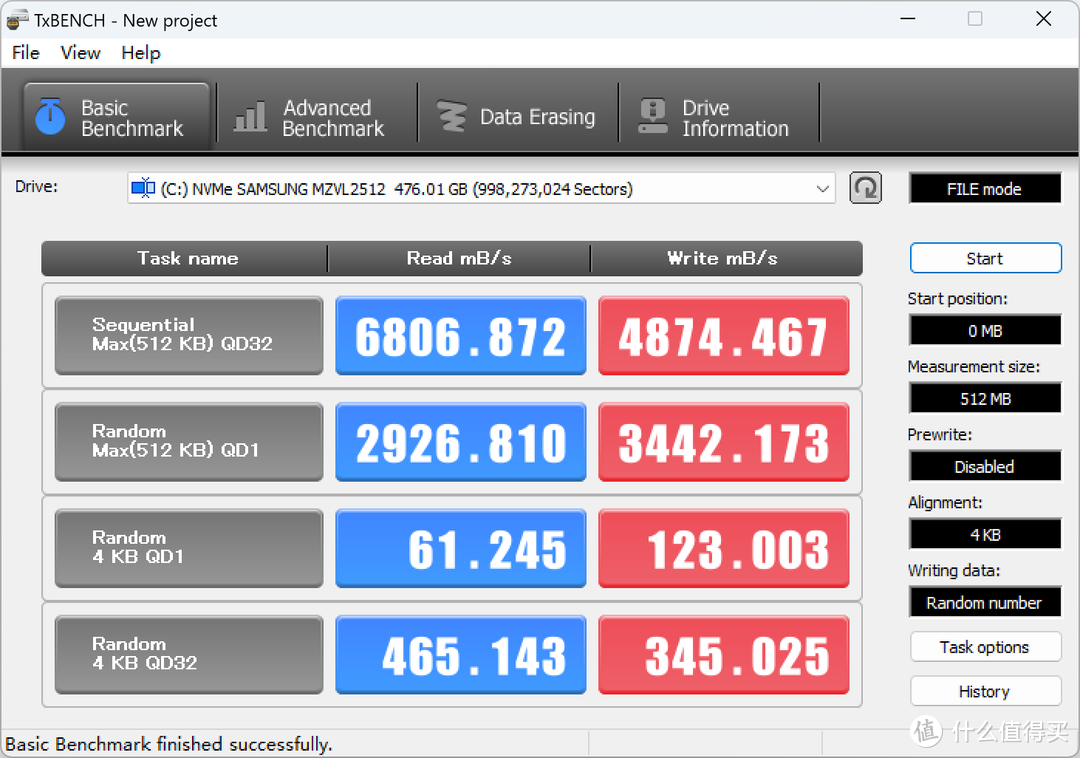

用「 TxBench 」软件测得数据，连续读取：6806.872 MB/s，连续写入：4874.467 MB/s。
⭕️ PCMark 10 + 3DMark 11测试
用PCMark 10进行评测，得分：8842。
通过3DMark可以查询到整机的硬件配置信息。
实测13代酷睿i5-13400F处理器的单核线程和多核线程的整体性能表现还是可以的。

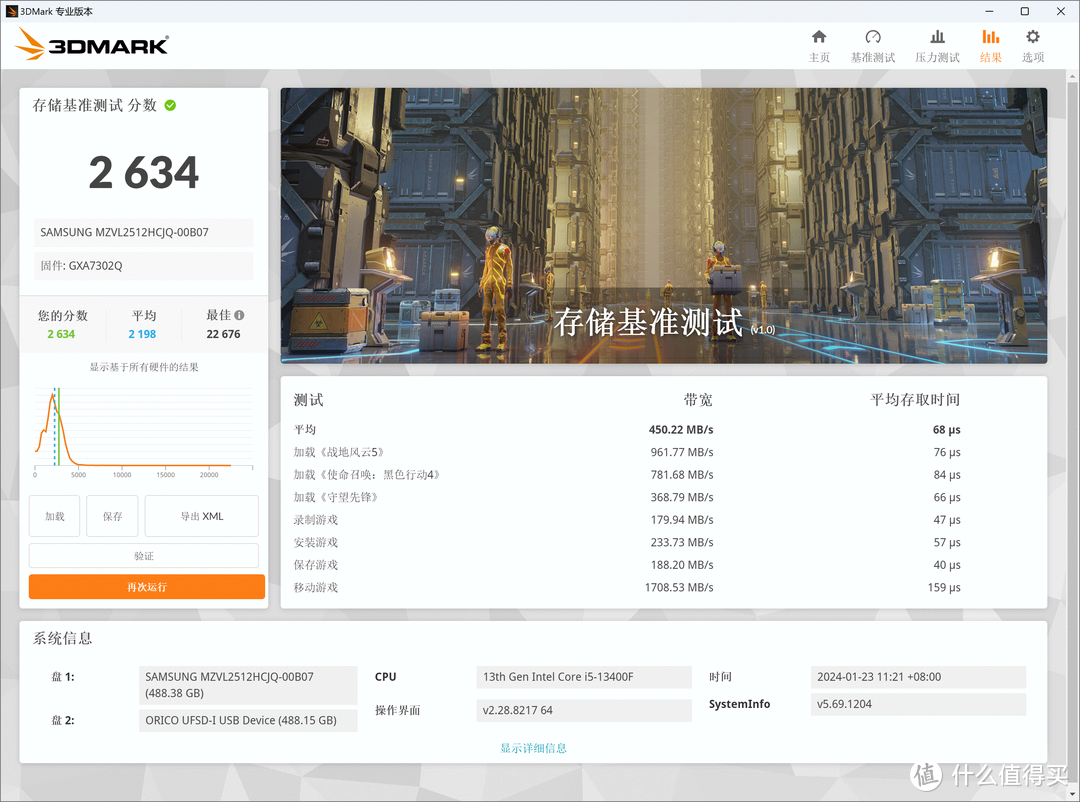

实测华南金牌B660M-ITX主板上用三星PM9A1 500GB测试，在3DMark 11的存储基准测试分数中拿到了2634分数。

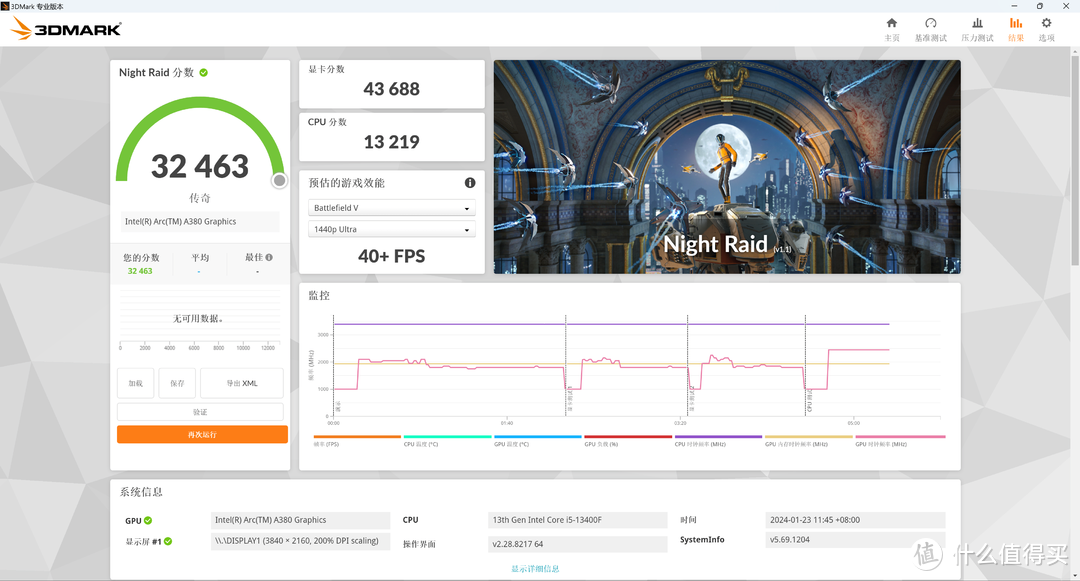

用3DMark 11进行测试Night Raid分数：32463，显卡分数：43688，CPU分数：13219，在1440P Ultra游戏性能表现：40+FPS。

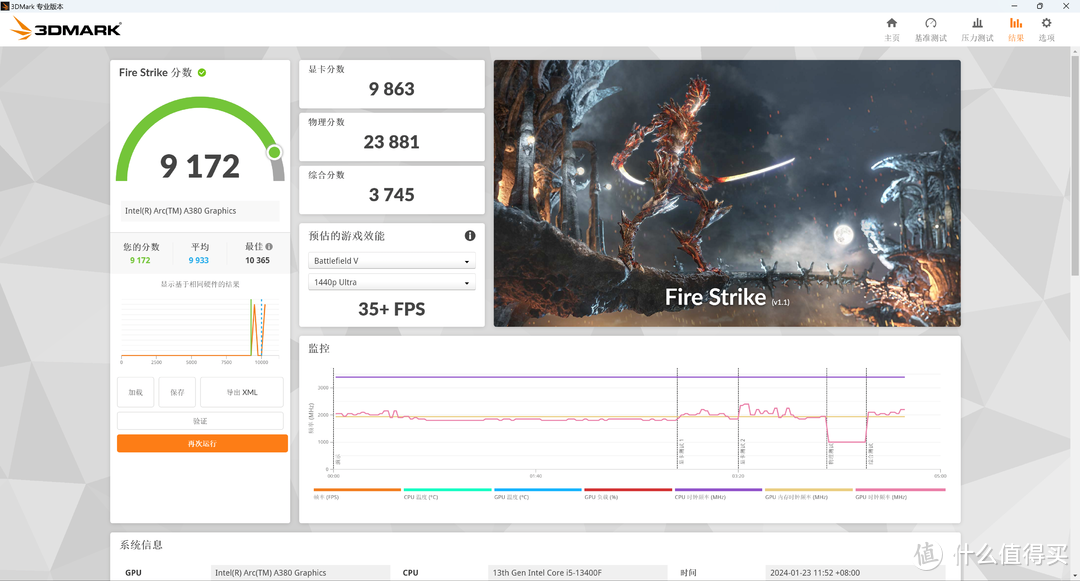

用3DMark 11进行测试Fire Strike分数：9172，显卡分数：9863，物理分数：23881，综合分数：3745，在1440P Ultra游戏性能表现：35+FPS。
用3DMark 11进行测试Fire Strike Extreme分数：4522，显卡分数：4509，物理分数：24207，综合分数：2058，在1440P Ultra游戏性能表现：35+FPS。

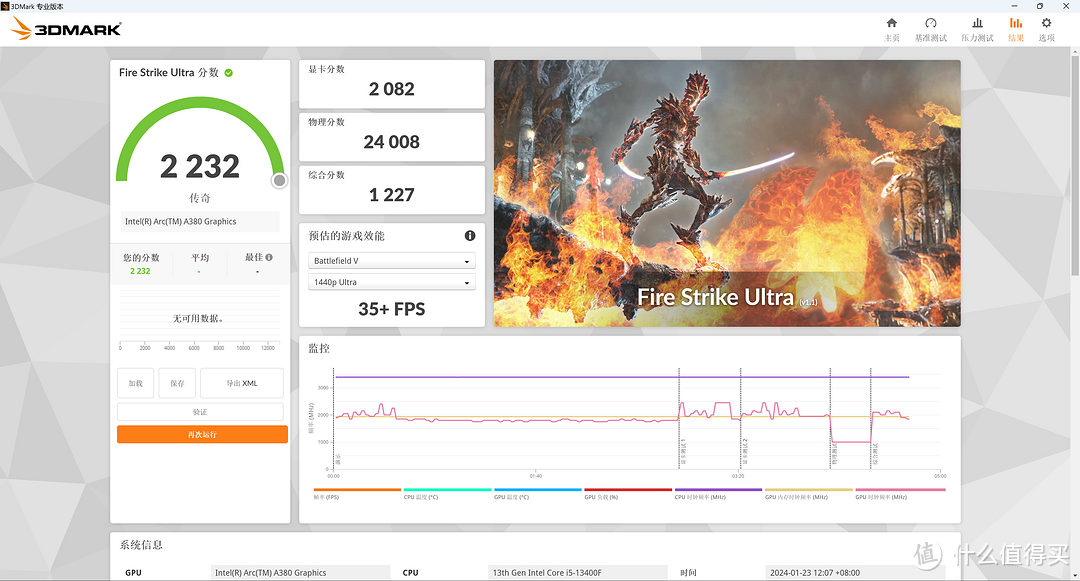

用3DMark 11进行测试Fire Strike Ultra分数：2232，显卡分数：2082，物理分数：24008，综合分数：1227，在1440P Ultra游戏性能表现：35+FPS。
用3DMark 11进行测试Time Spy分数：4048，显卡分数：3644，CPU分数：10898，在1440P Ultra游戏性能表现：40+FPS。
用3DMark 11进行测试Time Spy Extreme分数：1861，显卡分数：1684，CPU分数：4622，在1440P Ultra游戏性能表现：40+FPS。
用3DMark 11进行测试Wild Life分数：23567，显卡分数：23567，在1440P Ultra游戏性能表现：35+FPS。

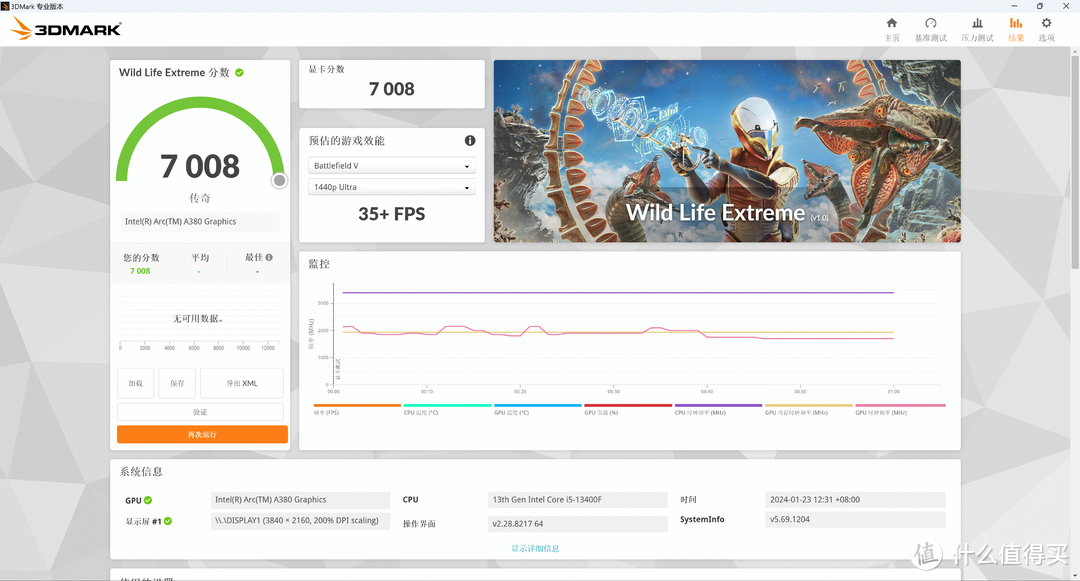

用3DMark 11进行测试Wild Life Extreme分数：7008，显卡分数：7008，在1440P Ultra游戏性能表现：35+FPS。

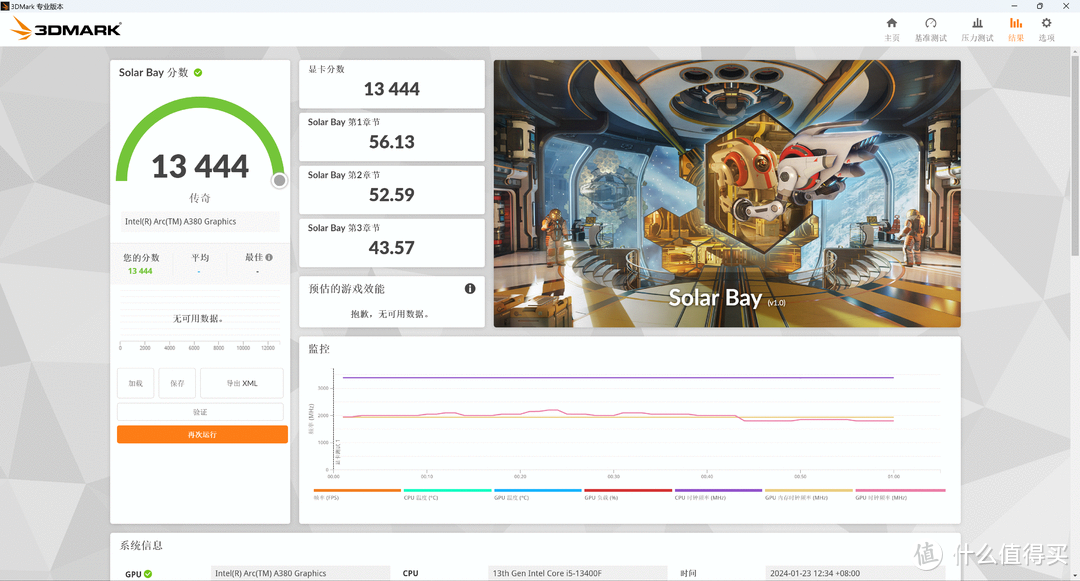

用3DMark 11进行测试Solar Bay分数：13444，显卡分数：13444。

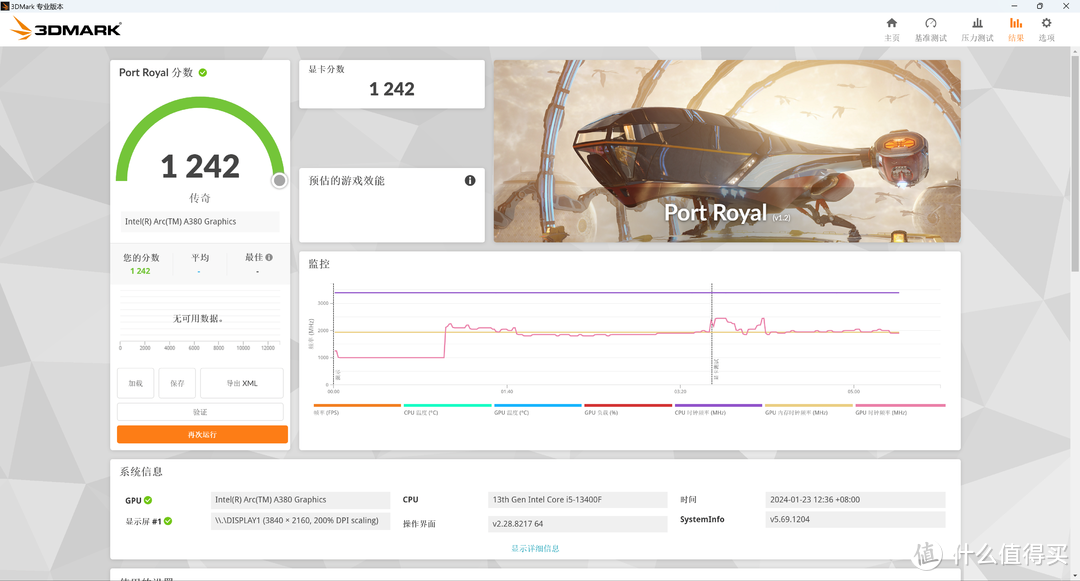

用3DMark 11进行测试Port Royal分数：1242，显卡分数：1242。
用3DMark 11进行测试Speed Way分数：583，显卡分数：583。
用3DMark 11进行Direct X光线追踪功能测试，平均帧率：7.96 FPS。
用3DMark 11进行网格着色器功能测试分数，网格着色器关闭帧数：59.73 FPS，网格着色器开启帧数：108.67 FPS，差异：81.9%。

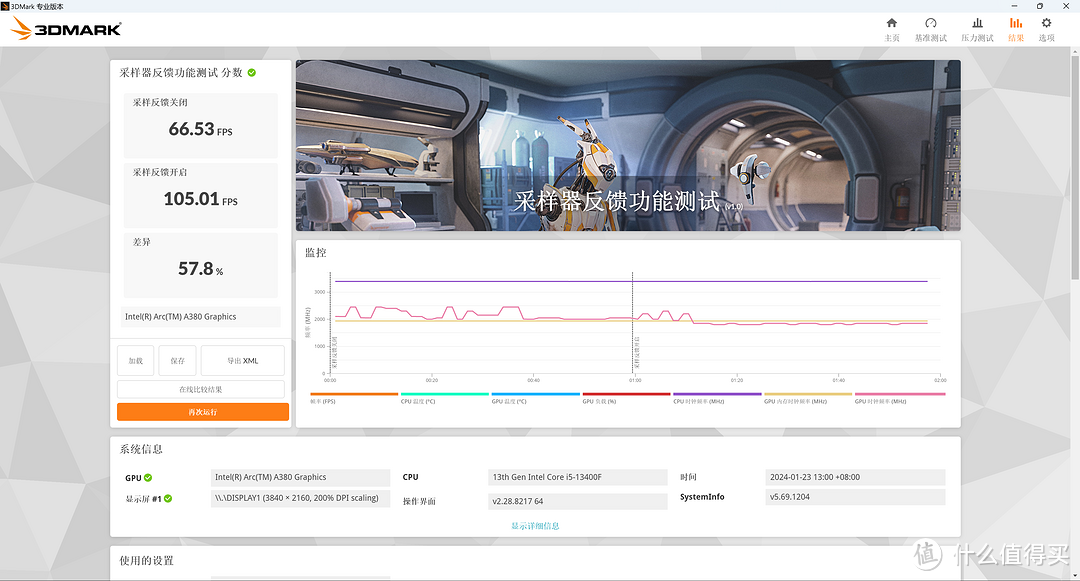

用3DMark 11进行采样器反馈功能测试分数，采样器反馈关闭帧数：66.53 FPS，采样器反馈开启帧数：105.01 FPS，差异：57.8%。
用3DMark 11进行Intel XeSS功能测试分数，在1080P分辨率下测试，Intel XeSS关闭帧数：12.93 FPS，Intel XeSS开启帧数：18.81 FPS，性能差异：45.4%。
用3DMark 11进行Intel XeSS功能测试分数，在2K分辨率下测试，Intel XeSS关闭帧数：5.23 FPS，Intel XeSS开启帧数：10.96 FPS，性能差异：109.6%。
用3DMark 11进行Intel XeSS功能测试分数，在4K分辨率下测试，Intel XeSS关闭帧数：1.69 FPS，Intel XeSS开启帧数：3.27 FPS，性能差异：93.8%。
用3DMark 11进行蓝戟A380刀卡的传输带宽测试：10.80 GB/s。
⭕️ 总结
体验到这里就结束了，给一拉到底的朋友做个总结：
机械大师E24能量盒机箱内部兼容性不错，67mm高度的下压式风冷散热器和180mm尺寸的双槽位显卡都是能够使用的。
机械大师E24能量盒机箱前面板区域自带一个RGB灯带，如果主板不带5V ARGB接针，那使用控制器也是没法正常工作的。
蓝戟A380刀卡独显的性能发挥正常，在1080P分辨率下和2K分辨率下都能满足游戏需求，常见的DX11游戏和DX12游戏都是能够正常运行，在开启intel XeSS技术后帧数会有一定的提升。
华南金牌B660M-ITX主板对DDR4-3600内存的XMP优化还有进步的空间，对于不喜欢超频的玩家来说还是更推荐DDR4-3200内存。
以上就是本次分享，感谢观看。
