如图1,为了进一步加大RC和G2的传输延迟时间，在实用电路中将电容C 的接地端改接G1的输出端。如图2所示。例如当v12处发生负跳变时，经过电容C使v13首先跳变到一个负电平，然后再从这个负电平开始对电容C充电，这就加长了v13从 开始充电到上升为VTH的时间，等于加大了v12到v13的传输延迟时间。
图4 环形振荡器的实用改进电路图
通常RC电路产生的延迟时间远远大于门电路本身的传输延迟时间，所以在计算振荡周期时可以只考虑RC电路的作用而将门电路固有的传输延迟时间忽略不计。
另外，为防止v13发生负跳变时流过反 相器G3输入端钳位二极管的电流过大，还在G3输入端串接了保护电阻RS。电路中各点的电压波形如图2所示。

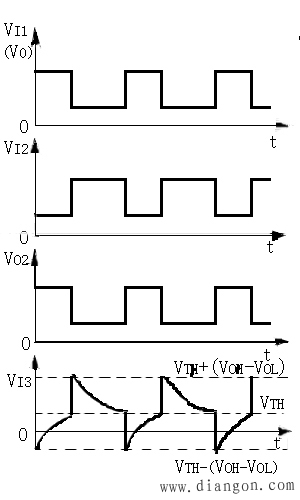

图2 电路的工作波形
图2中画出了电容C充、放电的等效电路。利用式：
 |
和式 |  |
求得电容C的充电时间T1和放电时间T2各为
|
其中
|
若R1+RS》R ,VOL≈0,则VE≈VOH,RE≈R,这时T1和T2可简化为
|
故图10.3.5电路的振荡周期近似等于
