三极管的结构和类型

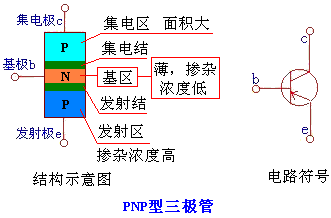

　按PN结的组合方式分为NPN型和PNP型，它们的结构示意图和电路符号分别如图所示。 　　不管是什么样的三极管，它们均包含三个区：发射区、基区、集电区，同时相应的引出三个电极：发射极（用E或e表示，Emitter）、基极（用B或b表示，Base）和集电极（用C或c表示，Collector）。同时又在两两交界面形成PN结，分别是发射结和集电结。

　　在电路符号中，发射极的箭头代表发射结正向偏置时发射极电流的实际方向。
